แผ่นระบายความร้อนด้วยของเหลวเคลือบทองสำหรับงานที่ต้องการความต้านทานความร้อนต่ำขนาดเล็ก
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน, กวางตุ้ง, จีน |
| ชื่อแบรนด์: | Uchi |
| ได้รับการรับรอง: | SMC |
| หมายเลขรุ่น: | แผ่นระบายความร้อน |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
|---|---|
| ราคา: | 1300-1500 dollars |
| เวลาการส่งมอบ: | ไม่ จำกัด |
| เงื่อนไขการชำระเงิน: | T/T, เพย์พาล, เวสเทิร์นยูเนี่ยน, MoneyGram |
| สามารถในการผลิต: | 50000000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ของไหล: | น้ำหรือสารหล่อเย็นที่เหมาะสม | เสียงรบกวน: | 17dbเอ |
|---|---|---|---|
| พื้นผิว: | โอนอดิซ, โพลีช | พื้นผิว: | ชุบนิกเกิลหรืออโนไดซ์ |
| ความกว้าง: | ตามความต้องการของลูกค้า | กระบวนการลึก: | เครื่องจักรกลซีเอ็นซี |
| น้ำหนักสินค้า: | 0.78 กก | น้ำหนัก: | ประมาณ 200 กรัม |
| น้ำหนักรวมเดี่ยว: | 1.000 กิโลกรัม | ความดันการทำงาน: | อย่างน้อย 1 บาร์ |
| อินเตอร์เฟซพลังงาน: | 3พิน | ขนาดการติดตั้ง: | 10 * 20 |
| เน้น: | แผ่นระบายความร้อนด้วยของเหลวเคลือบทอง,การระบายความร้อนขนาดเล็กที่มีความต้านทานความร้อนต่ำ,แผ่นระบายความร้อนด้วยของเหลวพร้อมการรับประกัน |
||
รายละเอียดสินค้า

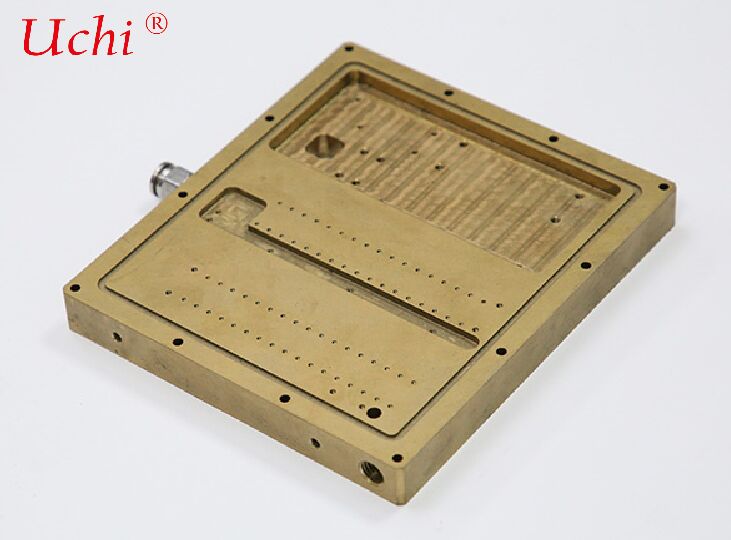

แผ่นระบายความร้อนด้วยของเหลวขนาดเล็กชุบทอง
แผ่นระบายความร้อนด้วยของเหลวขนาดเล็กชุบทองเป็นส่วนประกอบการกระจายความร้อนด้วยของเหลวขนาดเล็กที่ออกแบบมาสำหรับการใช้งานที่ต้องการความแม่นยำสูง ความน่าเชื่อถือสูง และความต้านทานความร้อนต่ำ โดยทั่วไปจะมีขนาดระดับเซนติเมตรและความหนาระดับมิลลิเมตร โครงสร้างหลักประกอบด้วยฐานทองแดง อลูมิเนียม หรือทองแดงโมลิบดีนัมที่มีพื้นผิวชุบทอง ทำให้ได้ความต้านทานความร้อนที่ส่วนต่อประสานต่ำมาก ทนทานต่อการกัดกร่อน ทนทานต่อการออกซิเดชัน รวมถึงความสามารถในการบัดกรีและการเชื่อมต่อ
I. คุณสมบัติหลัก (ตรงตามความต้องการของคุณ: การกระจายความร้อนสูง, ไม่มีการรั่วไหล, อายุการใช้งานยาวนาน)
1. การกระจายความร้อนสูง (ความต้านทานต่ำมาก, ไมโครแชนเนล)
- วัสดุฐาน: ส่วนใหญ่เป็นทองแดงนำไฟฟ้าสูงปราศจากออกซิเจน (OFHC Cu) หรือทองแดงโมลิบดีนัม (MoCu) ที่มีค่าการนำความร้อน 380~401 W/m·K
- ช่องทางการไหล: ไมโครแชนเนล, ฟินแบบพิน หรือช่องที่สลัก (กว้าง 50~200μm) ที่มีความต้านทานความร้อนต่ำถึง 0.01~0.05℃·cm²/W
- ส่วนต่อประสานชุบทอง: ทอง (~317 W/m·K) ไม่เกิดออกซิเดชัน มีความต้านทานความร้อนที่จุดสัมผัสต่ำมาก เหนือกว่าการเคลือบด้วยนิกเกิลหรือดีบุก
- โปรไฟล์บางพิเศษ: ความหนา 1~5 มม. ให้เส้นทางการถ่ายเทความร้อนที่สั้นมากจากแหล่งความร้อนไปยังสารหล่อเย็น
2. ไม่มีการรั่วไหล (การปิดผนึกขนาดเล็กที่น่าเชื่อถือสูง)
- กระบวนการ: การบัดกรีสุญญากาศ, การเชื่อมแบบแพร่, การเชื่อมด้วยเลเซอร์ (ปราศจากกาวและวงแหวนปิดผนึก)
- ความทนทานต่อแรงดัน: 3~10 บาร์, อัตราการรั่วไหลของฮีเลียม ≤1×10⁻⁸ Pa·m³/s
- ขนาดเล็ก: 20×20 มม. ~ 80×80 มม. เหมาะสำหรับชิป เลเซอร์ และอุปกรณ์ RF
3. อายุการใช้งานยาวนาน (ทนทานต่อการกัดกร่อน, ป้องกันการเสื่อมสภาพ, ทนทานสูง)
- ความหนาของการชุบทอง: 0.1~2μm (โดยทั่วไป 0.5~1μm)
- ความเฉื่อยทางเคมี: ทนน้ำ, ทนละอองเกลือ, ไม่เกิดออกซิเดชัน, ปราศจากการกัดกร่อนแบบกัลวานิก
- ชั้นกั้นการแพร่: โดยทั่วไปเป็นชั้นรองนิกเกิลหนา 3~5μm เพื่อป้องกันการเคลื่อนที่ของทองแดง
- ช่วงอุณหภูมิ: -55℃~150℃, เสถียรภายใต้การเปลี่ยนแปลงอุณหภูมิ
- อายุการใช้งาน: เป็นไปตามมาตรฐานทางทหาร / การบินและอวกาศ / โมดูลแสง (10~20 ปี)
II. หน้าที่ที่แท้จริงของการชุบทอง (ไม่ใช่เพื่อการตกแต่ง)
- ลดความต้านทานความร้อนที่ส่วนต่อประสาน: สัมผัสโดยตรงกับชิป / ฮีทซิงค์, ไม่มีชั้นออกไซด์, ความต้านทานความร้อนคงที่
- ป้องกันการกัดกร่อน: ไม่เป็นสนิม, ไม่เกิดตะกรัน, หรือการรั่วไหลทางไฟฟ้าในสารหล่อเย็นหรือสภาพแวดล้อมที่มีอากาศ
- สามารถบัดกรีและเชื่อมต่อได้: เข้ากันได้กับการบัดกรี, การบัดกรี AuSn, และการเชื่อมด้วยอัลตราโซนิก (การสื่อสารด้วยเซมิคอนดักเตอร์ / แสง)
- ป้องกันการกัดกร่อนแบบกัลวานิก: ศักย์ไฟฟ้าที่เสถียรระหว่างทองแดงและทองในระบบระบายความร้อนด้วยของเหลว หลีกเลี่ยงการกัดกร่อนด้วยไฟฟ้าเคมี
- ความน่าเชื่อถือสูง: ข้อกำหนดความล้มเหลวเป็นศูนย์สำหรับการใช้งานทางทหาร, การบินและอวกาศ, และทางการแพทย์
III. โครงสร้างและกระบวนการหลัก
ประเภทสลักไมโครแชนเนล (ที่พบบ่อยที่สุด)
การสลักทองแดง → การบัดกรีแผ่นปิด → การชุบทองทั้งชิ้น
การใช้งาน: เลเซอร์, โมดูลแสง, ชิป AI, FPGA, IC กำลังสูง
ประเภทขนาดเล็กแบบฝังท่อ
ท่อทองแดงบาง (φ1~3 มม.) อัด / บัดกรี → การชุบทองพื้นผิว
การใช้งาน: เครื่องมือแพทย์, เซ็นเซอร์ความแม่นยำสูง, เลเซอร์ขนาดเล็ก
ประเภทชุบทอง MoCu / WCu
การขยายตัวทางความร้อนต่ำ, การนำความร้อนสูง, พร้อมชั้นกั้นนิกเกิล + ทอง
การใช้งาน: ทางทหาร, การบินและอวกาศ, ไมโครเวฟกำลังสูง, แหล่งกำเนิด VCSEL / ปั๊ม
IV. สถานการณ์การใช้งานทั่วไป
- การสื่อสารด้วยแสง: TOSA/ROSA, EDFA, โมดูลแสงความเร็วสูง, ไดโอดเลเซอร์
- เซมิคอนดักเตอร์: CPU/GPU/ASIC ระดับไฮเอนด์, ชิปกำลัง SiC/GaN, แท่นวัด
- ทางทหาร / การบินและอวกาศ: คอมพิวเตอร์ติดขีปนาวุธ, ส่วนประกอบเรดาร์ T/R, อิเล็กทรอนิกส์ดาวเทียม
- การรักษาทางการแพทย์: เครื่องมือความแม่นยำ, การบำบัดด้วยเลเซอร์, โพรบตัวนำยิ่งยวด / ความเย็นยิ่งยวด
- การควบคุมอุตสาหกรรมระดับไฮเอนด์: เซอร์โวความแม่นยำสูง, LiDAR, ชิปคอมพิวเตอร์ควอนตัม
V. พารามิเตอร์หลัก (มาตรฐานอุตสาหกรรม)
- ขนาด: 20×20 ~ 80×80 มม., ความหนา 1~5 มม.
- วัสดุ: ทองแดง OFHC (C1100/C1020), ทองแดงโมลิบดีนัม (MoCu)
- การเคลือบ: Ni 3~5μm + Au 0.5~1μm (ฮาร์ดโกลด์ / ซอฟต์โกลด์)
- ความต้านทานการไหล: 0.5~2 บาร์ @ 0.5~2 ลิตร/นาที
- ความต้านทานความร้อน: 0.02~0.08℃·cm²/W (@25℃ น้ำ)
- แรงดันใช้งาน: ≥6 บาร์, แรงดันระเบิด ≥12 บาร์
- การตรวจจับการรั่วไหล: อัตราการรั่วไหลของฮีเลียม ≤1×10⁻⁸ Pa·m³/s
VI. สรุปในหนึ่งประโยค
แผ่นระบายความร้อนด้วยของเหลวขนาดเล็กชุบทอง = การย่อขนาด + ไมโครแชนเนล + ฐานนำความร้อนสูง + พื้นผิวชุบทอง ด้วยการผลิตที่แม่นยำสูง ทำให้ได้ความต้านทานความร้อนที่ส่วนต่อประสานต่ำมาก, ไม่มีการรั่วไหล, อายุการใช้งานยาวนาน, และทนทานต่อการกัดกร่อน ทำให้เป็นโซลูชันการระบายความร้อนระดับ "มาตรฐานทองคำ" สำหรับอิเล็กทรอนิกส์ความแม่นยำสูง, เลเซอร์, และโมดูลแสงระดับไฮเอนด์
