SOT-323 SS8050W NPN Silicon Epitaxial Planar Transistor สําหรับกระแสไฟฟ้าระดับสูง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวนประเทศจีน |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | Completed |
| หมายเลขรุ่น: | SS8050W |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1000 ชิ้น |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | มาตรฐาน |
| เวลาการส่งมอบ: | 3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 5000 ชิ้น |
|
ข้อมูลรายละเอียด |
|||
| เน้น: | SS8050W,npn ทรานซิสเตอร์เรียบเอปิตาซีเรียลซิลิค,ทรานซิสเตอร์แบบเรียบ Epitaxial ระดับการเก็บกระแสสูง |
||
|---|---|---|---|
รายละเอียดสินค้า
SOT-323 ทรานซิสเตอร์ความถี่สูงเสียงต่ํา ((PNP)
ลักษณะ
- คอลเลคเตอร์ปัจจุบัน. ((IC= 1.5A)
- เพิ่มเติมกับ SS8550W
- การระบายของคอลเลคเตอร์:PC=200mW ((TC=25°C)
การใช้งาน
- คอลเลคเตอร์ไฟฟ้าสูง
ข้อมูลการสั่งซื้อ
เลขประเภท:SS8050W

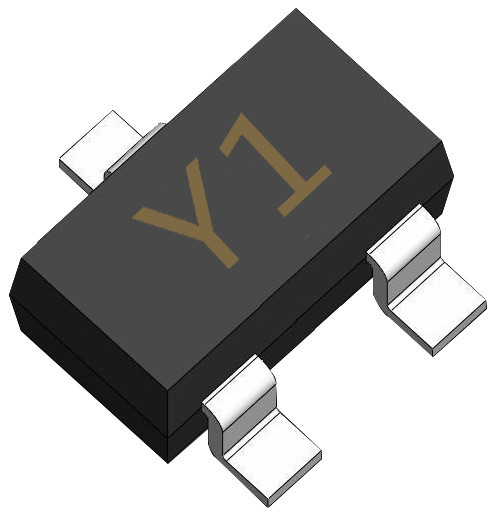

การตรา: Y1
รหัสแพคเกจ:SOT-323
คุณลักษณะไฟฟ้า @ Ta=25 °C เว้นแต่ระบุต่างหาก
| ปริมาตร | สัญลักษณ์ | สภาพการทดสอบ | MIN | TYP | MAX | UNIT |
| ความดันการแยกของฐานคอลเลคเตอร์ | V ((BR) CBO | IC=100μA,IE=0 | 40 | V | ||
| ความดันการแยกของคอลเลคเตอร์-เอเมเตอร์ | V ((BR) CEO | IC=2mA,IB=0 | 25 | V | ||
| ความดันการแยกของฐาน emitter | V ((BR) EBO | IE=-100μA,IC=0 | 5 | V | ||
| กระแสตัดของคอลเลคเตอร์ | ICBO | VCB=40V,IE=0 | 0.1 | μA | ||
| กระแสตัดของคอลเลคเตอร์ | ICEO | VCE=20V,IB=0 | 0.1 | μA | ||
| กระแสตัดของเครื่องออกเสียง | IEBO | VEB=5V,IC=0 | 0.1 | μA | ||
| การเพิ่มกระแสไฟฟ้าแบบ DC |
hFE |
VCE=1V,IC=100mA | 120 | 400 | ||
| VCE=1V,IC=800mA | 40 | |||||
| ความดันความอิ่มของคอลเลคเตอร์-เอเมเตอร์ | VCE ((sat) | IC=800 mA, IB=80 mA | 0.5 | V | ||
| ความดันการเติมเต็มของเบส-เอเมเตอร์ | VBE ((sat) | IC=800 mA, IB=80 mA | 1.2 | V | ||
| ความดันของเบส-เอเมเตอร์ | VBE | VCE = 1V IC = 10mA | 1 | V | ||
| ความถี่ของการเปลี่ยน | fT | VCE=10V, IC=50mA f=30MHz | 100 | MHz |
ประเภทของ hFE ((1)
| ฐานะ | L | H | J |
| ระยะทาง | 120-200 | 200-350 | 300-400 |
แบบทั่วไป ลักษณะ @ทา= 25 °Cนอกจากว่า อย่างอื่น กําหนด
