ไอซีจัดการแบตเตอรี่ แรงดันไฟฟ้าอินพุตสูง, เครื่องชาร์จแบตเตอรี่เซลล์เดียว 3A พร้อมการจัดการเส้นทางพลังงาน NVDC
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan China |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | Completed |
| หมายเลขรุ่น: | SGM41519 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000pcs |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | มาตรฐาน |
| เวลาการส่งมอบ: | 3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 5000pcs |
|
ข้อมูลรายละเอียด |
|||
| VAC, VBUS (ตัวแปลงไม่สลับ): | -2V ถึง 22V (1) | BTST, PMID (ตัวแปลงไม่สลับ): | -0.3V ถึง 22V |
|---|---|---|---|
| สว: | -2V ถึง 16V | SW (จุดสูงสุดสำหรับระยะเวลา 10ns): | -3V ถึง 16V |
| BTST ถึง SW: | -0.3V ถึง 6V | พีเซล PMID_GD: | -0.3V ถึง 6V |
| เอาต์พุตอ่างล้างจาน STAT ปัจจุบัน: | 6mA | เก้า: | 6mA |

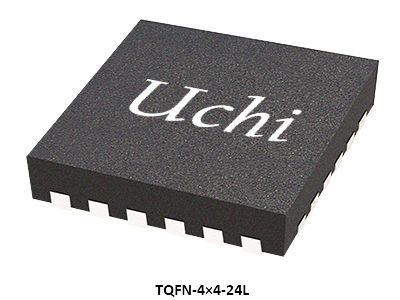

| TQFN-4×4-24L, θJA: | 36°C/วัตต์ | อุณหภูมิทางแยก: | +150 ℃ |
| ช่วงอุณหภูมิการจัดเก็บ: | -65 ถึง +150℃ | อุณหภูมิตะกั่ว (บัดกรี 10 วินาที): | +260 ℃ |
| เอช.บี.เอ็ม: | 5000V | CDM: | 1,000V |
| เน้น: | ไอซีจัดการแบตเตอรี่แรงดันไฟฟ้าอินพุตสูง,ไอซีเครื่องชาร์จแบตเตอรี่เซลล์เดียว 3A,ไอซีจัดการเส้นทางพลังงาน NVDC |
||
รายละเอียดสินค้า
ไอซีการจัดการแบตเตอรี่แรงดันไฟฟ้าอินพุตสูง เครื่องชาร์จแบตเตอรี่เซลล์เดียว 3A พร้อมการจัดการเส้นทางพลังงาน NVDC
SGM41519 คือเครื่องชาร์จแบตเตอรี่และอุปกรณ์จัดการเส้นทางพลังงานของระบบพร้อมตัวแปลงและสวิตช์เปิดปิดในตัวสำหรับใช้กับแบตเตอรี่ Li-Ion หรือ Li-polymer เซลล์เดียว อุปกรณ์ 3A ที่มีการบูรณาการสูงนี้สามารถชาร์จได้เร็วและรองรับช่วงแรงดันไฟฟ้าอินพุตที่กว้าง เหมาะสำหรับสมาร์ทโฟน แท็บเล็ต และระบบพกพา การเขียนโปรแกรม I2C ทำให้เป็นโซลูชันการออกแบบระบบจ่ายไฟและเครื่องชาร์จที่มีความยืดหยุ่นสูง
อุปกรณ์ประกอบด้วยสวิตช์เปิด/ปิดหลักสี่สวิตช์: อินพุตการบล็อกย้อนกลับ FET (RBFET, Q1), FET การสลับด้านสูงสำหรับโหมด Buckor Boost (HSFET, Q2), FET การสลับด้านต่ำสำหรับโหมด Buckor Boost (LSFET, Q3) และ FET แบตเตอรี่ที่ควบคุมการเชื่อมต่อระหว่างกันของระบบและแบตเตอรี่ (BATFET, Q4) มีการบูรณาการไดโอดบูตสแตรปสำหรับการขับเคลื่อนประตูด้านสูงด้วย ทางเดินไฟภายในมีความต้านทานต่ำมาก ซึ่งช่วยลดเวลาในการชาร์จและเพิ่มประสิทธิภาพการคายประจุแบตเตอรี่ให้สูงสุด นอกจากนี้ ข้อบังคับแรงดันไฟฟ้าขาเข้าและกระแสไฟยังให้พลังงานการชาร์จสูงสุดแก่แบตเตอรี่ที่มีแหล่งอินพุตประเภทต่างๆ
รองรับแหล่งอินพุตที่หลากหลาย รวมถึงโฮสต์ USB มาตรฐาน พอร์ตชาร์จ และอะแดปเตอร์ไฟฟ้าแรงสูงที่รองรับ USB ขีดจำกัดกระแสอินพุตเริ่มต้นจะถูกเลือกโดยอัตโนมัติตามอินเทอร์เฟซ USB ในตัว ขีดจำกัดนี้ถูกกำหนดโดยวงจรการตรวจจับในระบบ (เช่น USB PHY) SGM41519 เป็นข้อกำหนดด้านพลังงาน USB 2.0 และ USB 3.0 ที่สอดคล้องกับการควบคุมกระแสอินพุตและแรงดันไฟฟ้า
SGM41519 มีความสามารถในการเพิ่มแรงดันไฟฟ้าของแบตเตอรี่เพื่อจ่ายไฟ 5.15V (ปรับได้ 4.85V/5V/5.15V/5.3V) บน PMID โหมด Boost ใช้เพื่อชาร์จแบตเตอรี่อื่นโดยการควบคุม PMID_GD พิน PMID_GD ใช้เพื่อขับเคลื่อน P-MOSFET ภายนอกเพื่อยกเลิกการเชื่อมต่อ Boost เอาท์พุต PMID จากอุปกรณ์เสริมที่แนบมา
แรงดันไฟฟ้าของระบบจะถูกควบคุมให้สูงกว่าแรงดันไฟฟ้าของแบตเตอรี่เล็กน้อยโดยวงจรการจัดการเส้นทางพลังงาน และจะคงไว้สูงกว่าแรงดันไฟฟ้าขั้นต่ำของระบบที่ตั้งโปรแกรมได้ (3.5V ตามค่าเริ่มต้น) ดังนั้น พลังงานของระบบจะยังคงอยู่แม้ว่าแบตเตอรี่จะหมดหรือถูกถอดออกแล้วก็ตาม คุณสมบัติการจัดการพลังงานแบบไดนามิก (DPM) ยังรวมอยู่ด้วยซึ่งจะลดกระแสประจุโดยอัตโนมัติหากถึงขีดจำกัดแรงดันไฟฟ้าอินพุตหรือแรงดันไฟฟ้า หากโหลดของระบบยังคงเพิ่มขึ้นต่อไปหลังจากการลดกระแสประจุลงจนเหลือศูนย์ การจัดการเส้นทางพลังงานจะจัดเตรียมการขาดดุลจากแบตเตอรี่โดยการคายประจุแบตเตอรี่ไปยังระบบจนกว่าความต้องการพลังงานของระบบจะบรรลุผล สิ่งนี้เรียกว่าโหมดเสริม ซึ่งจะป้องกันไม่ให้แหล่งอินพุตโอเวอร์โหลด
การเริ่มต้นและสิ้นสุดวงจรการชาร์จสามารถทำได้โดยไม่ต้องมีการควบคุมซอฟต์แวร์ แรงดันไฟฟ้าแบตเตอรี่ที่ตรวจจับได้ใช้เพื่อตัดสินใจเกี่ยวกับเฟสเริ่มต้นของการชาร์จในหนึ่งในสามเฟสของรอบการชาร์จ: การปรับสภาพเบื้องต้น กระแสคงที่ หรือแรงดันไฟฟ้าคงที่ เมื่อกระแสไฟชาร์จลดลงต่ำกว่าขีดจำกัดที่ตั้งไว้ และแรงดันไฟฟ้าของแบตเตอรี่สูงกว่าเกณฑ์การชาร์จใหม่ ฟังก์ชันเครื่องชาร์จจะยุติและสิ้นสุดรอบการชาร์จโดยอัตโนมัติ หากแรงดันไฟฟ้าของแบตเตอรี่ที่ชาร์จแล้วต่ำกว่าเกณฑ์การชาร์จใหม่ เครื่องชาร์จจะเริ่มรอบการชาร์จอีกครั้ง
SGM41519 มีคุณสมบัติด้านความปลอดภัยหลายประการ เช่น การป้องกันแรงดันไฟเกินและกระแสเกิน การตรวจสอบอุณหภูมิแบตเตอรี่ กำหนดเวลาเพื่อความปลอดภัยในการชาร์จ การปิดระบบระบายความร้อน และอินพุต UVLO พิน TS เชื่อมต่อกับเทอร์มิสเตอร์ NTC สำหรับการตรวจสอบและป้องกันอุณหภูมิแบตเตอรี่ทั้งในโหมดชาร์จและโหมดบูสต์ตามโปรไฟล์ JEITA อุปกรณ์นี้ยังมีการควบคุมความร้อนซึ่งกระแสไฟชาร์จจะลดลง หากอุณหภูมิของจุดเชื่อมต่อเกิน 80°C หรือ 120°C (เลือกได้)
สถานะการชาร์จจะรายงานโดยเอาต์พุต STAT และบิตข้อผิดพลาด/สถานะ พัลส์ลบจะถูกส่งไปยังเอาต์พุต NINT ทันทีที่เกิดข้อผิดพลาดเพื่อแจ้งให้โฮสต์ทราบ การควบคุมการรีเซ็ต BATFET นั้นมาจากพิน nQON เพื่อออกจากโหมดจัดส่งหรือสำหรับการรีเซ็ตทั้งระบบ SGM41519 มีอยู่ในแพ็คเกจ Green TQFN-4×4-24L
อุปกรณ์ประกอบด้วยสวิตช์เปิด/ปิดหลักสี่สวิตช์: อินพุตการบล็อกย้อนกลับ FET (RBFET, Q1), FET การสลับด้านสูงสำหรับโหมด Buckor Boost (HSFET, Q2), FET การสลับด้านต่ำสำหรับโหมด Buckor Boost (LSFET, Q3) และ FET แบตเตอรี่ที่ควบคุมการเชื่อมต่อระหว่างกันของระบบและแบตเตอรี่ (BATFET, Q4) มีการบูรณาการไดโอดบูตสแตรปสำหรับการขับเคลื่อนประตูด้านสูงด้วย ทางเดินไฟภายในมีความต้านทานต่ำมาก ซึ่งช่วยลดเวลาในการชาร์จและเพิ่มประสิทธิภาพการคายประจุแบตเตอรี่ให้สูงสุด นอกจากนี้ ข้อบังคับแรงดันไฟฟ้าขาเข้าและกระแสไฟยังให้พลังงานการชาร์จสูงสุดแก่แบตเตอรี่ที่มีแหล่งอินพุตประเภทต่างๆ
รองรับแหล่งอินพุตที่หลากหลาย รวมถึงโฮสต์ USB มาตรฐาน พอร์ตชาร์จ และอะแดปเตอร์ไฟฟ้าแรงสูงที่รองรับ USB ขีดจำกัดกระแสอินพุตเริ่มต้นจะถูกเลือกโดยอัตโนมัติตามอินเทอร์เฟซ USB ในตัว ขีดจำกัดนี้ถูกกำหนดโดยวงจรการตรวจจับในระบบ (เช่น USB PHY) SGM41519 เป็นข้อกำหนดด้านพลังงาน USB 2.0 และ USB 3.0 ที่สอดคล้องกับการควบคุมกระแสอินพุตและแรงดันไฟฟ้า
SGM41519 มีความสามารถในการเพิ่มแรงดันไฟฟ้าของแบตเตอรี่เพื่อจ่ายไฟ 5.15V (ปรับได้ 4.85V/5V/5.15V/5.3V) บน PMID โหมด Boost ใช้เพื่อชาร์จแบตเตอรี่อื่นโดยการควบคุม PMID_GD พิน PMID_GD ใช้เพื่อขับเคลื่อน P-MOSFET ภายนอกเพื่อยกเลิกการเชื่อมต่อ Boost เอาท์พุต PMID จากอุปกรณ์เสริมที่แนบมา
แรงดันไฟฟ้าของระบบจะถูกควบคุมให้สูงกว่าแรงดันไฟฟ้าของแบตเตอรี่เล็กน้อยโดยวงจรการจัดการเส้นทางพลังงาน และจะคงไว้สูงกว่าแรงดันไฟฟ้าขั้นต่ำของระบบที่ตั้งโปรแกรมได้ (3.5V ตามค่าเริ่มต้น) ดังนั้น พลังงานของระบบจะยังคงอยู่แม้ว่าแบตเตอรี่จะหมดหรือถูกถอดออกแล้วก็ตาม คุณสมบัติการจัดการพลังงานแบบไดนามิก (DPM) ยังรวมอยู่ด้วยซึ่งจะลดกระแสประจุโดยอัตโนมัติหากถึงขีดจำกัดแรงดันไฟฟ้าอินพุตหรือแรงดันไฟฟ้า หากโหลดของระบบยังคงเพิ่มขึ้นต่อไปหลังจากการลดกระแสประจุลงจนเหลือศูนย์ การจัดการเส้นทางพลังงานจะจัดเตรียมการขาดดุลจากแบตเตอรี่โดยการคายประจุแบตเตอรี่ไปยังระบบจนกว่าความต้องการพลังงานของระบบจะบรรลุผล สิ่งนี้เรียกว่าโหมดเสริม ซึ่งจะป้องกันไม่ให้แหล่งอินพุตโอเวอร์โหลด
การเริ่มต้นและสิ้นสุดวงจรการชาร์จสามารถทำได้โดยไม่ต้องมีการควบคุมซอฟต์แวร์ แรงดันไฟฟ้าแบตเตอรี่ที่ตรวจจับได้ใช้เพื่อตัดสินใจเกี่ยวกับเฟสเริ่มต้นของการชาร์จในหนึ่งในสามเฟสของรอบการชาร์จ: การปรับสภาพเบื้องต้น กระแสคงที่ หรือแรงดันไฟฟ้าคงที่ เมื่อกระแสไฟชาร์จลดลงต่ำกว่าขีดจำกัดที่ตั้งไว้ และแรงดันไฟฟ้าของแบตเตอรี่สูงกว่าเกณฑ์การชาร์จใหม่ ฟังก์ชันเครื่องชาร์จจะยุติและสิ้นสุดรอบการชาร์จโดยอัตโนมัติ หากแรงดันไฟฟ้าของแบตเตอรี่ที่ชาร์จแล้วต่ำกว่าเกณฑ์การชาร์จใหม่ เครื่องชาร์จจะเริ่มรอบการชาร์จอีกครั้ง
SGM41519 มีคุณสมบัติด้านความปลอดภัยหลายประการ เช่น การป้องกันแรงดันไฟเกินและกระแสเกิน การตรวจสอบอุณหภูมิแบตเตอรี่ กำหนดเวลาเพื่อความปลอดภัยในการชาร์จ การปิดระบบระบายความร้อน และอินพุต UVLO พิน TS เชื่อมต่อกับเทอร์มิสเตอร์ NTC สำหรับการตรวจสอบและป้องกันอุณหภูมิแบตเตอรี่ทั้งในโหมดชาร์จและโหมดบูสต์ตามโปรไฟล์ JEITA อุปกรณ์นี้ยังมีการควบคุมความร้อนซึ่งกระแสไฟชาร์จจะลดลง หากอุณหภูมิของจุดเชื่อมต่อเกิน 80°C หรือ 120°C (เลือกได้)
สถานะการชาร์จจะรายงานโดยเอาต์พุต STAT และบิตข้อผิดพลาด/สถานะ พัลส์ลบจะถูกส่งไปยังเอาต์พุต NINT ทันทีที่เกิดข้อผิดพลาดเพื่อแจ้งให้โฮสต์ทราบ การควบคุมการรีเซ็ต BATFET นั้นมาจากพิน nQON เพื่อออกจากโหมดจัดส่งหรือสำหรับการรีเซ็ตทั้งระบบ SGM41519 มีอยู่ในแพ็คเกจ Green TQFN-4×4-24L
คุณสมบัติที่สำคัญ
● เครื่องชาร์จบั๊กแบบซิงโครนัสประสิทธิภาพสูง 1.5MHz
ประสิทธิภาพการชาร์จ 93.8% ที่ 1.02A จากอินพุต 5V
ประสิทธิภาพการชาร์จ 89.8% ที่ 2A จากอินพุต 9V
ปรับให้เหมาะสมสำหรับอินพุต 9V/12V โหมด PFM ที่เลือกได้เพื่อประสิทธิภาพในการโหลดเบา
● รองรับโหมดบูสต์
ช่วงแรงดันเอาต์พุตตั้งแต่ 4.85V ถึง 5.3V
เพิ่มประสิทธิภาพ 93.5% ที่ 0.5A และ 92.2% ที่ 1A
การป้องกันไฟฟ้าลัดวงจรเอาต์พุต
โหมด PFM ที่เลือกได้สำหรับการดำเนินการโหลดเบา
PMID_GD พินควบคุม P-MOSFET ภายนอกสำหรับการป้องกันสภาพความผิดปกติ
● สลับอัตโนมัติระหว่างโหมดชาร์จและโหมดบูสต์
● อินพุตเดี่ยวสำหรับ USB หรืออะแดปเตอร์ไฟฟ้าแรงสูง
ช่วงแรงดันไฟฟ้าขาเข้าในการทำงาน 3.9V ถึง 13.5V
อัตราแรงดันไฟฟ้าอินพุตสูงสุดสัมบูรณ์ 22V
ขีดจำกัดกระแสอินพุตที่ตั้งโปรแกรมได้และการจัดการพลังงานแบบไดนามิก (IINDPM, 100mA ถึง 3.2A พร้อมความละเอียด 100mA) เพื่อรองรับมาตรฐาน USB 2.0 และ USB 3.0 และอะแดปเตอร์ไฟฟ้าแรงสูง
การติดตามกำลังสูงสุดโดยขีดจำกัดแรงดันไฟฟ้าอินพุตที่ตั้งโปรแกรมได้ (VINDPM) พร้อมออฟเซ็ตที่เลือกได้
การติดตาม VINDPM ของแรงดันแบตเตอรี่
● ประสิทธิภาพการคายประจุแบตเตอรี่สูงด้วยสวิตช์ 26mΩ
● การจัดการเส้นทางพลังงาน DC แรงดันไฟฟ้าแคบ (NVDC)
เปิดทันทีโดยไม่มีแบตเตอรี่หรือแบตเตอรี่หมดลงอย่างมาก
การทำงานของไดโอดในอุดมคติในโหมดเสริมแบตเตอรี่
● โหมดจัดส่ง, ความสามารถในการปลุกเครื่องและการรีเซ็ตระบบแบบเต็มโดยการควบคุม FET ของแบตเตอรี่
● โหมดการทำงานอัตโนมัติและ I2C ที่ยืดหยุ่นเพื่อประสิทธิภาพของระบบที่เหมาะสมที่สุด
● สวิตช์แบบครบวงจร การรับรู้กระแสไฟ และการชดเชย
● โหมดจัดส่ง 2.5μA กระแสไฟรั่วของแบตเตอรี่ต่ำ
● ความแม่นยำสูง
±0.5% การควบคุมแรงดันไฟชาร์จ (8mV/ขั้น)
± 5% การควบคุมกระแสไฟชาร์จที่ 1.38A
±10% การควบคุมกระแสไฟเข้าที่ 0.9A
● ความปลอดภัย
การตรวจจับอุณหภูมิแบตเตอรี่ (โหมดชาร์จ/เพิ่ม)
การควบคุมความร้อนและการปิดระบบระบายความร้อน
อินพุตล็อคแรงดันไฟฟ้าต่ำ (UVLO)
การป้องกันแรงดันไฟฟ้าเกินอินพุต (ACOV)
การใช้งาน
สมาร์ทโฟน EPOS
อุปกรณ์อินเทอร์เน็ตแบบพกพาและอุปกรณ์เสริม
อุปกรณ์อินเทอร์เน็ตแบบพกพาและอุปกรณ์เสริม
แผนผังแบบง่าย
การกำหนดค่าพิน
คำอธิบายพิน
คู่มือการเลือกผลิตภัณฑ์
การกำหนดค่าพิน
คำอธิบายพิน
คู่มือการเลือกผลิตภัณฑ์
| หมายเลขชิ้นส่วน |
จำนวน
เซลล์ซีรีส์
|
อินพุตแรงดันไฟฟ้าเกิน
เกณฑ์การป้องกัน
(วี)
|
ค่าใช้จ่าย
แรงดันไฟฟ้า
(วี)
|
วิน
นาที
(วี)
|
วิน
สูงสุด
(วี)
|
ตั้งโปรแกรมได้
ปัจจุบัน
(มิลลิแอมป์)
|
ปิดเครื่อง
ปัจจุบัน
จาก วิน
(ไมโครเอ)
|
สถานะ
สิ่งบ่งชี้
|
พับกลับ
ปัจจุบัน
จากแบตเตอรี่
(ไมโครเอ)
|
แพ็คเกจ
|
คุณสมบัติ |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM41509
|
1 |
ปรับ (ค่าเริ่มต้น 5.65)
|
3.84 ~ 4.608 |
3.9
|
5.5 |
0 ~ 5056
|
50 | ใช่ | 25 |
TQFN-4×4-24L
|
ฉัน2เครื่องชาร์จแบตเตอรี่เซลล์เดียว 5A ที่ควบคุมด้วย C พร้อมการจัดการเส้นทางพลังงาน
|
|
SGM41510
|
1 |
ปรับ (ค่าเริ่มต้น 15.1)
|
3.84 ~ 4.608 |
3.9
|
14
|
0 ~ 5120
|
50 |
ใช่
|
20 |
TQFN-4×4-24L
|
ฉัน2เครื่องชาร์จแบตเตอรี่เซลล์เดียว 5A ที่ควบคุมด้วย C พร้อมการจัดการเส้นทางพลังงาน
|
|
SGM41511
|
1 | 6.5,10.5,14 | 3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3000
|
45 |
ใช่
|
20 |
TQFN-4×4-24L
|
ฉัน2เครื่องชาร์จแบตเตอรี่เซลล์เดียว 5A ที่ควบคุมด้วย C พร้อมการจัดการเส้นทางพลังงาน |
|
SGM41512
|
1 |
6.5,10.5,14
|
3.848 ~ 4.616
|
3.9
|
13.5
|
0 ~ 3000
|
45 |
ใช่
|
20 |
TQFN-4×4-24L
|
ฉัน2เครื่องชาร์จแบตเตอรี่เซลล์เดียว 5A ที่ควบคุมด้วย C พร้อมการจัดการเส้นทางพลังงาน |
|
SGM41512A
|
1 |
6.5,10.5,14
|
3.848 ~ 4.616
|
3.9
|
13.5
|
0 ~ 3000
|
45 |
ใช่
|
20 |
TQFN-4×4-24L
|
ฉัน2เครื่องชาร์จแบตเตอรี่เซลล์เดียว 5A ที่ควบคุมด้วย C พร้อมการจัดการเส้นทางพลังงาน |
|
SGM41513/เอ/ดี
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624
|
3.9
|
13.5
|
0 ~ 3000
|
38 |
ใช่
|
8.5 |
TQFN-4×4-24L
|
เครื่องชาร์จแบตเตอรี่เซลล์เดียว 3A พร้อมการจัดการเส้นทางพลังงาน
|
|
SGM41515/เอ/ดี
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
ใช่
|
8.5 |
TQFN-4×4-24L
|
เครื่องชาร์จแบตเตอรี่เซลล์เดียว 3A พร้อมการจัดการเส้นทางพลังงาน
|
|
SGM41515E
|
11 |
6.5,10.5,14
|
3.856 ~ 4.624
|
3.9
|
13.5
|
0 ~ 3000
|
38 |
ใช่
|
8.5 |
TQFN-4×4-24L
|
เครื่องชาร์จแบตเตอรี่เซลล์เดียว 3A พร้อมการจัดการเส้นทางพลังงาน
|
|
SGM41516D
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3780
|
55 |
ใช่
|
15 |
WLCSP-2.0×2.4-30B
|
เครื่องชาร์จแบตเตอรี่เซลล์เดียว 3.78A พร้อมการจัดการเส้นทางพลังงาน
|
|
SGM41518
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 1260
|
40 |
ใช่
|
15 |
WLCSP-2.0×2.4-30B
|
เครื่องชาร์จแบตเตอรี่เซลล์เดียว 1.26A พร้อมการจัดการเส้นทางพลังงาน
|
|
SGM41519
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
ใช่
|
8.5 |
TQFN-4×4-24L
|
เครื่องชาร์จแบตเตอรี่เซลล์เดียว 3A พร้อมการจัดการเส้นทางพลังงาน
|
|
SGM41519A
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
ใช่
|
8.5 |
TQFN-4×4-24L
|
เครื่องชาร์จแบตเตอรี่เซลล์เดียว 3A พร้อมการจัดการเส้นทางพลังงาน
|
|
SGM41521B
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5 |
0 ~ 3000
|
45 |
ใช่
|
20 |
TQFN-4×4-24L
|
ฉัน2เครื่องชาร์จแบตเตอรี่เซลล์เดียว 5A ที่ควบคุมด้วย C พร้อมการจัดการเส้นทางพลังงาน |
|
SGM41522
|
1 |
13.5
|
4.1 ~ 4.45
|
4.2 | 13.2 |
0 ~ 2500
|
ใช่
|
4.5 |
TDFN-2×3-8BL
|
สวิตช์ขนาดกะทัดรัด เครื่องชาร์จแบตเตอรี่เซลล์เดียวแบบสแตนด์อโลน 2.5A พร้อมการชาร์จที่ปลอดภัยและเชื่อถือได้
|
|
|
SGM41523
|
1 |
13.5
|
4.1 ~ 4.45
|
4.2 | 13.2 |
0 ~ 2500
|
ใช่
|
4.5 |
TDFN-3×3-12L
|
สวิตช์ขนาดกะทัดรัด เครื่องชาร์จแบตเตอรี่เซลล์เดียวแบบสแตนด์อโลน 2.5A พร้อมการชาร์จที่ปลอดภัยและเชื่อถือได้
|
|
|
SGM41524
|
1 |
5.67
|
4.2 ~ 4.5 |
3.5
|
5.5 |
300 ~ 2300
|
15 |
ใช่
|
<1.4
|
TDFN-2×3-8BL
|
เครื่องชาร์จแบตเตอรี่ Li+/Poly สวิตช์ขนาดกะทัดรัด การชาร์จที่ปลอดภัยและเชื่อถือได้
|
|
SGM41524C
|
1 | 5.67 | 4.2 ~ 4.5 | 3.5 | 5.5 |
300 ~ 2300
|
15 |
ใช่
|
<1.4
|
TDFN-2×3-8BL
|
เครื่องชาร์จแบตเตอรี่ Li+/Poly สวิตช์ขนาดกะทัดรัด การชาร์จที่ปลอดภัยและเชื่อถือได้
|
|
SGM41544/ด
|
1 | 6.5,10.5,14.3 | 3.856 ~ 4.624 | 3.9 |
14
|
0 ~ 5,000
|
50 |
ใช่
|
13 |
TQFN-4×4-24L
|
เครื่องชาร์จแบตเตอรี่เซลล์เดียว 5A พร้อมการจัดการเส้นทางพลังงาน
|
|
SGM41538/B
|
1 ถึง 4
|
25.7
|
1.024 ~ 19.2
|
4.5
|
24
|
0 ~ 8128
|
50 |
ใช่
|
TQFN-4×4-28BL
|
SMBus Hybrid Power Boost Mode เครื่องควบคุมการชาร์จแบตเตอรี่
|
|
|
SGM41575
|
1 ถึง 4
|
7,12,22,26
|
3 ~ 18.8
|
3.6
|
24
|
0 ~ 5,000
|
287
|
ใช่
|
22
|
WLCSP-2.97×3.37-56B
|
ฉัน2ควบคุมด้วย C, 1-4 เซลล์, เครื่องชาร์จแบตเตอรี่ Buck-Boost แบบครบวงจร 5A พร้อมการจัดการเส้นทางพลังงาน VDC แบบแคบ
|
วงจรรวม (IC) ทำหน้าที่เป็นรากฐานของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ โดยมีขนาดเล็ก ใช้พลังงานต่ำ ประสิทธิภาพสูง และความน่าเชื่อถือสูง มีการใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค การใช้งานทางอุตสาหกรรม การสื่อสาร อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ อุปกรณ์ทางการแพทย์ และระบบการบินและอวกาศ/การป้องกัน
Uchi Electronics นำเสนอโซลูชันการประมวลผลสัญญาณอนาล็อกและผสมประสิทธิภาพสูงสำหรับระบบอัตโนมัติทางอุตสาหกรรม พลังงานใหม่ ยานยนต์ การสื่อสาร คอมพิวเตอร์ เครื่องใช้ไฟฟ้า และอุปกรณ์ทางการแพทย์
โซลูชันนี้สาธิตการประยุกต์ใช้วงจรรวมในสมาร์ทโฟนและแท็บเล็ต หากต้องการความช่วยเหลือในการเลือกผลิตภัณฑ์ที่เหมาะสม โปรดติดต่อทีมสนับสนุนด้านเทคนิคของเรา
