สลับโหมดพลังงาน ICs 2.5V ถึง 5.5V, 2A, ประสิทธิภาพสูง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan China |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | Completed |
| หมายเลขรุ่น: | SGM61020 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000pcs |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | มาตรฐาน |
| เวลาการส่งมอบ: | 3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 5000pcs |
|
ข้อมูลรายละเอียด |
|||
| วิน, อังกฤษ, พีจี: | -0.3V ถึง 6V | FB: | -0.3V ถึง 5V |
|---|---|---|---|
| SW (ดีซี): | -0.3V ถึง VIN + 0.3V | SW (AC, น้อยกว่า 10ns) ขณะสลับ: | -2V ถึง 9V |
| SOT-23-5, θJA: | 193°C/วัตต์ | SOT-23-5, θJB: | 36.9°C/วัตต์ |
| SOT-23-5, θJC: | 61.9°C/วัตต์ | SOT-563-6, θJA: | 127.3°C/วัตต์ |
| SOT-563-6, θJB: | 32.9°C/วัตต์ | SOT-563-6, θJC: | 63.6°C/วัตต์ |
| อุณหภูมิทางแยก: | +150 ℃ | ช่วงอุณหภูมิการจัดเก็บ: | -65 ถึง +150℃ |
| อุณหภูมิตะกั่ว (บัดกรี 10 วินาที): | +260 ℃ | เอช.บี.เอ็ม: | 4000V |
| CDM: | 1,000V | ||
| เน้น: | 2เครื่องปรับเปลี่ยนอัตราต่ออัตราของอัตราต่ออัตราของอัตราต่ออัตรา,IC ประสิทธิภาพสูง 2A,IC ไฟสวิทช์แบบสลับ พร้อมการรับประกัน |
||
รายละเอียดสินค้า
สลับโหมดพลังงาน ICs 2.5V ถึง 5.5V, 2A, ประสิทธิภาพสูง
SGM61020 เป็นเครื่องปรับเปลี่ยน BuckDC/DC ที่ประสิทธิภาพสูง พร้อมความสามารถในกระแสไฟฟ้าออก 2A และความดันออกที่ปรับได้ ความดันไฟเข้าอยู่ในช่วง 2.5V ถึง 5.5Vการใช้ระบบควบคุมกระแสไฟฟ้าสูงสุดแบบปรับปรุงในช่วงเวลาปิดประสิทธิภาพของอุปกรณ์นี้สูงกว่า 80% สําหรับภาระที่เกิน 1mA และถึง 95% ในช่วงภาระที่ปานกลาง (5V ถึง 3.3V)
อุปกรณ์นี้ทํางานด้วยโหมดการปรับปรุงความกว้างของกระแทก 1.5MHz (PWM) แบบครึ่งคงสําหรับภาระที่ปานกลางหรือหนัก แต่ในภาระที่เบา การปรับปรุงการข้ามกระแทกกระแทกจะใช้สําหรับโหมดประหยัดพลังงาน (PSM)ปัจจุบัน PSM การทํางานที่เงียบสงบต่ํามากโดยทั่วไป 42μA ซึ่งเหมาะสมสําหรับการใช้งานที่ใช้พลังงานจากแบตเตอรี่ เพื่อเพิ่มเวลารอคอย แม้ว่ากระแสที่หยุดอยู่จะต่ําขนาดนี้ แต่การตอบสนองชั่วคราวต่อการเปลี่ยนแปลงภาระที่ใหญ่จะเยี่ยมมากปัจจุบันปิดอุปกรณ์โดยทั่วไป00.03μA
SGM61020 ให้ความเข้มข้นออกที่ปรับได้โดยการแยกตัวต่อต้านภายนอก อุปกรณ์สามารถทํางานได้ในระยะที่ลดลงด้วยวัฏจักรทํางาน 100%บางลักษณะอื่น ๆ ประกอบด้วยการเริ่มต้นอ่อนภายในเพื่อจํากัดการเริ่มต้นในกระแสกระแส, การป้องกันการปิดไฟฟ้าเกินระดับกระแสไฟฟ้าและความร้อน, ทําให้การเข้าและการออกของพลังงานดี (สําหรับ SGM61020P เวอร์ชั่นเท่านั้น)

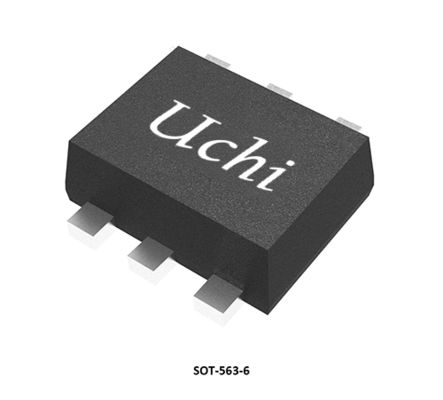

SGM61020 มีให้เลือกในกล่องสีเขียว SOT-23-5 และ SOT-563-6
อุปกรณ์นี้ทํางานด้วยโหมดการปรับปรุงความกว้างของกระแทก 1.5MHz (PWM) แบบครึ่งคงสําหรับภาระที่ปานกลางหรือหนัก แต่ในภาระที่เบา การปรับปรุงการข้ามกระแทกกระแทกจะใช้สําหรับโหมดประหยัดพลังงาน (PSM)ปัจจุบัน PSM การทํางานที่เงียบสงบต่ํามากโดยทั่วไป 42μA ซึ่งเหมาะสมสําหรับการใช้งานที่ใช้พลังงานจากแบตเตอรี่ เพื่อเพิ่มเวลารอคอย แม้ว่ากระแสที่หยุดอยู่จะต่ําขนาดนี้ แต่การตอบสนองชั่วคราวต่อการเปลี่ยนแปลงภาระที่ใหญ่จะเยี่ยมมากปัจจุบันปิดอุปกรณ์โดยทั่วไป00.03μA
SGM61020 ให้ความเข้มข้นออกที่ปรับได้โดยการแยกตัวต่อต้านภายนอก อุปกรณ์สามารถทํางานได้ในระยะที่ลดลงด้วยวัฏจักรทํางาน 100%บางลักษณะอื่น ๆ ประกอบด้วยการเริ่มต้นอ่อนภายในเพื่อจํากัดการเริ่มต้นในกระแสกระแส, การป้องกันการปิดไฟฟ้าเกินระดับกระแสไฟฟ้าและความร้อน, ทําให้การเข้าและการออกของพลังงานดี (สําหรับ SGM61020P เวอร์ชั่นเท่านั้น)
SGM61020 มีให้เลือกในกล่องสีเขียว SOT-23-5 และ SOT-563-6
ลักษณะสําคัญ
● ระยะความดันเข้า 2.5V ถึง 5.5V
● ความดันออกที่ปรับได้ จาก 0.6V ถึง VIN
● ประสิทธิภาพสูงถึง 95%
● สวิทช์ MOSFET RDSON ต่ํา (100mΩ/55mΩ)
● ระบบ ประหยัด พลังงาน เพื่อ ประหยัด ค่าภาระเบา
● 42μA (TYP) การทํางานปัจจุบันเงียบ
● ความสามารถในการทํางาน 100% สําหรับการเลิกเรียนน้อย
● ความถี่การสลับ PWM 1.5MHz
● พลังงาน การผลิตที่ดี (SGM61020P เท่านั้น)
● การ ป้องกัน ความ กระชับ ไฟ มาก กว่า
● การ ป้องกัน การ ปิด หนาว
● การ ป้องกัน ความ กระชับ กระชับ ต่ํา (UVLO)
● แพ็คเกจขนาดเล็ก:SGM61020: มีในกล่องสีเขียว SOT-23-5 และ SOT-563-6
การใช้งาน
การใช้งานที่ใช้แบตเตอรี่
จุดบรรทุก
แหล่งไฟฟ้าของพรอเซอร์
ไดรฟ์ฮาร์ดดิสก์ (HDD) / ไดรฟ์รัฐแข็ง (SSD)
จุดบรรทุก
แหล่งไฟฟ้าของพรอเซอร์
ไดรฟ์ฮาร์ดดิสก์ (HDD) / ไดรฟ์รัฐแข็ง (SSD)
การใช้งานทั่วไป
การตั้งค่า Pin
คําอธิบาย Pin
คู่มือการเลือกสินค้า
การตั้งค่า Pin
คําอธิบาย Pin
คู่มือการเลือกสินค้า
|
DC/DC
โทปอลิเจีย
|
เลขส่วน |
กระแสไฟออก
แม็กซ์
(mA)
|
VIN
นาที
(V)
|
VIN
แม็กซ์
(V)
|
ผลิต
โวลเตชั่น
(V) |
การเปลี่ยน
ความถี่
(MHz)
|
(MHz)
ปัจจุบัน
(μA)
|
การปิด
ปัจจุบัน
(μA)
|
เปิด
สงสัย
|
ประสิทธิภาพ
แม็กซ์
(%)
|
แพคเกจ
|
ลักษณะ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ซินคอร์ บัค
|
AAP6010A
|
3500
|
7.5
|
40
|
อ.จ.
|
0.125
|
1560
|
NA
|
NA |
95
|
SOIC-8
|
7.5V ถึง 40V ไฟเข้า, เครื่องแปลงบั๊คซีซี/ซีวี
|
|
ซินคอร์ บัค
|
AAP6010A
|
3500
|
7.5
|
40
|
อ.จ.
|
0.125
|
1560
|
NA
|
NA |
95
|
SOIC-8 (Exposed Pad)
|
7.5V ถึง 40V ไฟเข้า, เครื่องแปลงบั๊คซีซี/ซีวี
|
| ซินคอร์ บัค |
AAP6013A
|
8000 | 7.5 | 36 | อ.จ. | Adj (0.05 ~ 0.8) | 1200 | 1200 | NA | 97 |
TQFN-4×4-24BL
|
7.5V ถึง 36V ไฟเข้า เครื่องปรับเปลี่ยน PWM CC/CV
|
| ซินคอร์ บัค |
AAP6153A
|
NA | 7.5 | 40 | อ.จ. | Adj (0.1 ~ 0.8) | 1200 | 1700 | NA | 97 |
MSOP-10 (Exposed Pad)
|
7.5V ถึง 36V ไฟเข้า เครื่องปรับเปลี่ยน PWM CC/CV
|
| ซินคอร์ บัค | SGM6010 |
3000
|
3 | 5.5 |
Adj (0.8 ~ 5.0)
|
0.3 ~ 2 | 410 | < 2 | ต่ํามาก | 95 |
TDFN-3 × 3-10L
|
3A ประสิทธิภาพสูง โวลเตชั่นต่ํา กล่องซินโครน
|
| ซินคอร์ บัค |
SGM6011
|
2000
|
2.5 | 5.5 | 3.3/Adj (ลดเหลือ 1.2) |
1.4
|
300
|
< 2 |
เติบโตสูง
|
95 |
TDFN-3 × 3-10L
|
2A ประสิทธิภาพสูง โวลเตชั่นต่ํา กล่องซินโครน
|
| ซินคอร์ บัค | SGM6012 |
800
|
2.5 | 5.5 | 1.2/1.8/3.3/Adj (ลดเหลือ 0.6) | 1.6 | 30 | < 1 |
เติบโตสูง
|
95 |
TSOT-23-5
|
800mA ประสิทธิภาพสูง ความดันต่ํา
|
| ซินคอร์ บัค |
SGM6013
|
800
|
2.5 | 5.5 |
1.2/1.8/3.3/Adj (ลดเหลือ 0.6
|
1.6 | 30 | < 1 |
เติบโตสูง
|
95 |
TSOT-23-5,TDFN-2×2-6L
|
800mA ประสิทธิภาพสูง ความดันต่ํา
|
| ซินคอร์ บัค |
SGM6014
|
2000 | 2.5 | 5.5 |
1.2/1.8/3.3/Adj (ลดเหลือ 1.2)
|
1.4 | 55 | < 2 |
เติบโตสูง
|
95 |
TDFN-3 × 3-10L
|
2A ประสิทธิภาพสูง โวลเตชั่นต่ํา กล่องซินโครน
|
| ซินคอร์ บัค |
SGM6016
|
1200 | 2.7 | 5.5 |
Adj (ลดเหลือ 0.8)
|
1.6 | 30 |
< 1
|
เติบโตสูง
|
95 |
TDFN-3 × 3-10L
|
1.2A ประสิทธิภาพสูง โวลเตชั่นต่ํา กล่องซินโครน
|
| ซินคอร์ บัค |
SGM6019
|
1200 | 2.7 | 5.5 |
Adj (ลดเหลือ 0.8)
|
1.6 | 30 |
< 1
|
เติบโตสูง
|
95 |
TDFN-2×3-8L
|
1.2A ประสิทธิภาพสูง โวลเตชั่นต่ํา กล่องซินโครน
|
| ซินคอร์ บัค |
SGM6027
|
600 | 2.5 | 5.5 |
Adj (0.7 ~ 3.3)
|
1.2 | 0.58 |
< 1
|
เติบโตสูง
|
92 |
WLCSP-0.8 × 1.6-8B
|
กระแสเฉยระดับต่ําสุด, บัคซินโครโนน
|
| ซินคอร์ บัค |
SGM6027A/B
|
600 | 2.5 | 5.5 |
Adj (0.7 ~ 3.3)
|
1.2 | 0.58 |
< 1
|
เติบโตสูง
|
92 |
WLCSP-0.8 × 1.6-8B
|
กระแสเฉยระดับต่ําสุด, บัคซินโครโนน
|
| ซินคอร์ บัค |
SGM6029
|
1000 | 2 | 5.5 |
0.4 ~ 0.775/0.8 ~ 1.55/1.8 ~ 3.3
|
40.0/15
|
2.3
|
<0.25
|
เติบโตสูง
|
96 |
WLCSP-0.74×1.09-6B
|
กระแสเฉยระดับต่ําสุด, บัคซินโครโนน |
| ซินคอร์ บัค |
SGM6036
|
600 | 1.8 | 5.5 |
1.0/1.2/3.3/Adj (1.0 ~ 3.3)
|
1.4 | 0.45 |
เติบโตสูง
|
90 |
UTDFN-1.5 × 2-6L
|
1.4MHz, 600mA ซินครอน บัค
|
|
| ซินคอร์ บัค |
SGM6040
|
750 | 1.8 | 5.5 |
Adj (0.8 ~ 3.4)
|
1.5 |
0.06
|
0.3
|
เติบโตสูง
|
80 |
TDFN-2 × 1.5-8L,WLCSP- 0.89 × 1.19-6B
|
1.8V ถึง 5.5V, 750mA, 60nA เครื่องปรับกระแสไฟฟ้าที่หยุดยั้ง
|
|
คอนโดที่ไม่สync
|
SGM6060
|
2000 | 3.8 | 55 |
อ.จ.
|
0.2 ถึง 2
|
126 |
< 18
|
เติบโตสูง
|
95 |
TDFN-3×3-10L,SOIC-8 (พาดเปิด)
|
การเข้า 55V, 2A ไม่สมอง
|
|
คอนโดที่ไม่สync
|
SGM6061
|
1500 | 3.8 | 55 |
Adj (0.8 ~ 24)
|
2 |
131
|
18 |
เติบโตสูง
|
95 |
TDFN-3 × 3-10L
|
1.5A, 2MHz, 55V, แบคคอนเวอร์เตอร์
|
|
ซินคอร์ บัค
|
SGM61006
|
600 | 1.8 | 5.5 |
Adj (0.5 ~ V)IN)
|
3.5 | 26 |
<3
|
เติบโตสูง
|
90 |
WLCSP-0.9×1.3-6B-A
|
600mA, 1.8V ถึง 5.5V ซินโครนบัค
|
|
ซินคอร์ บัค
|
SGM61007
|
600 | 2.3 | 5.5 |
1/1.1/1.15/1.2/1.23/1.35/1.82/2.05 ติดตั้งภายใน
|
5.8 |
22
|
<0.5
|
เติบโตสูง
|
92 |
WLCSP-0.86×1.16-6B
|
5.8MHz, 600mA สิงคโตรน บัค
|
|
ซินคอร์ บัค
|
SGM61012
|
1200 | 2.3 | 5.5 |
Adj (0.5 ~ 4)
|
2 | 25 |
< 1
|
เติบโตสูง
|
95 |
TDFN-2×2-8AL
|
1.2A กระปุกประสิทธิภาพสูงที่มีโหมด AHP-COT
|
|
ซินคอร์ บัค
|
SGM61013
|
1000 | 2.3 | 5.5 |
1.2/1.8/33
|
10, 6.5/8
|
20 |
< 1
|
เติบโตสูง
|
95 |
WLCSP-0.9 × 1.2-6B
|
10MHz 1A ไมโครปอยต์ของภาระ Buck
|
|
ซินคอร์ บัค
|
SGM61020
|
2000 | 2.5 | 5.5 |
Adj (0.6 ~ V)IN)
|
1.5 |
42
|
< 1
|
เติบโตสูง
|
95 |
SOT-23-5,SOT-563-6
|
2A, ประสิทธิภาพสูง, บัคซินโครน
|
|
ซินคอร์ บัค
|
SGM61020S
|
2000 | 2.5 | 5.5 |
Adj (0.6 ~ V)IN)
|
1.5 | 44 |
<0.5
|
เติบโตสูง
|
95 |
SOT-23-5, SOT-23-6
|
2A, ประสิทธิภาพสูง, บัคซินโครน
|
|
ซินคอร์ บัค
|
SGM61020SD
SGM61020PSD
|
2000 | 2.5 | 5.5 |
Adj (0.6 ~ V)IN)
|
1.5 | 44 |
<0.5
|
เติบโตสูง
|
95 |
SOT-23-5, SOT-23-6
|
2A, ประสิทธิภาพสูง, บัคซินโครน
|
|
ซินคอร์ บัค
|
SGM61022
|
2000 | 2.3 | 5.5 |
Adj (0.5 ~ 4)
|
2 | 25 |
< 1
|
เติบโตสูง
|
95 |
TDFN-2×2-8AL
|
2A กระบอกประสิทธิภาพสูงที่มีโหมด AHP-COT
|
|
ซินคอร์ บัค
|
SGM61024
|
2000 | 2.4 | 5.5 |
Adj (0.6 ~ 4)
|
2.2
|
5.7/400
|
< 1.8
|
เติบโตสูง
|
95 |
UTDFN-1.5 × 1.5-6L
|
2.4V ถึง 5.5V, 2A, ประสิทธิภาพสูง, ซินโครนบัค
|
|
ซินคอร์ บัค
|
SGM61030
|
3000 | 2.5 | 5.5 | Adj (0.6 ~ V)IN) |
2.5/2
|
42/410
|
<0.3 |
เติบโตสูง
|
95 |
TDFN-2×2-7L
|
ประสิทธิภาพสูง, 3A, ซินโครโนนบัค
|
|
ซินคอร์ บัค
|
SGM61031
|
3000 | 2.7 | 5.5 |
อ.จ.
|
2 |
24
|
< 1 |
เติบโตสูง
|
95 |
TDFN-2×2-8AL
|
3A, ประสิทธิภาพสูง, บัคซินโครโนน
|
|
ซินคอร์ บัค
|
SGM61032
|
3000 | 2.5 | 5.5 |
Adj (0.6 ~ V)IN)
|
1.5 | 45 | < 1 |
เติบโตสูง
|
95 |
SOT-563-6
|
ความดันต่ํา 3A ประสิทธิภาพสูง
|
|
ซินคอร์ บัค
|
SGM61034
|
3000 | 2.4 | 5.5 |
Adj (0.6 ~ 4)
|
2.2 |
5.7/400
|
< 1.8
|
เติบโตสูง
|
95 |
UTDFN-1.5 × 1.5-6L
|
2.4V ถึง 5.5V, 3A, ประสิทธิภาพสูง, ซินโครนบัค
|
|
ซินคอร์ บัค
|
SGM61040
|
4000 | 2.5 | 5.5 |
Adj (0.6 ~ V)IN)
|
2.5/2
|
42/420
|
< 1.5
|
เติบโตสูง
|
95 |
TDFN-2×2-7L
|
4A, ประสิทธิภาพสูง, บัคซินโครน
|
|
ซินคอร์ บัค
|
SGM61044
|
4000 | 2.4 | 5.5 |
Adj (0.6 ~ 4)
|
2.2 |
5.7/400
|
< 1.8
|
เติบโตสูง
|
95 |
UTDFN-1.5 × 1.5-6L
|
2.4V ถึง 5.5V, 4A ประสิทธิภาพสูง, ซินโครนบัค
|
วงจรบูรณาการ (ICs) เป็นพื้นฐานของอิเล็กทรอนิกส์ที่ทันสมัย โดยมีขนาดเล็ก การใช้พลังงานที่ต่ํา การทํางานที่แข็งแกร่ง และความน่าเชื่อถือสูงพวกเขาถูกใช้อย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค, การประยุกต์ใช้ในอุตสาหกรรม, การสื่อสาร, อิเล็กทรอนิกส์รถยนต์, อุปกรณ์การแพทย์, และระบบอากาศและการป้องกัน
อูชิ อิเล็กทรอนิกส์ จําหน่ายคําตอบในการประมวลผลสัญญาณแบบอานาล็อกและผสมประสิทธิภาพสูง สําหรับอุตสาหกรรมอัตโนมัติ พลังงานใหม่ รถยนต์ การสื่อสาร คอมพิวเตอร์อิเล็กทรอนิกส์ผู้บริโภคและอุปกรณ์การแพทย์.
โปรดติดต่อทีมงานสนับสนุนทางเทคนิคของเราเพื่อการช่วยเหลือในการเลือกสินค้าที่ถูกต้อง
