ความแม่นยําสูง เสียงต่ํา พลังงานต่ํา LDO 1μA การบริโภคกระแสไฟฟ้าที่ต่ํามากและการตกต่ํา
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan China |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | Completed |
| หมายเลขรุ่น: | เอสจีเอ็ม2034 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000pcs |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | มาตรฐาน |
| เวลาการส่งมอบ: | 3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 5000pcs |
|
ข้อมูลรายละเอียด |
|||
| ในเป็น GND: | -0.3V ถึง 8V | ออกไป GND: | -0.3V ถึง 6V |
|---|---|---|---|
| SOT-23-3, θJA: | 283°C/วัตต์ | SOT-89-3, θJA: | 101°C/วัตต์ |
| อุณหภูมิทางแยก: | +150 ℃ | ช่วงอุณหภูมิการจัดเก็บ: | -65 ถึง +150℃ |
| อุณหภูมิตะกั่ว (บัดกรี 10 วินาที): | +260 ℃ | เอช.บี.เอ็ม: | 8000V |
| มม.: | 400V | CDM: | 1,000V |
| เน้น: | ระบบควบคุมความกระตุ้น LDO ความแรงต่ํา,เครื่องควบคุมกระแสไฟฟ้า CMOS ความต่ําสุด,ระบบควบคุมความกระตุ้น LDO ความกระตุ้นเสียงต่ํา |
||
รายละเอียดสินค้า
LDO ที่มีความแม่นยำสูง, สัญญาณรบกวนต่ำ, พลังงานต่ำ 1μA การใช้กระแสไฟฟ้าน้อยมาก และตัวควบคุมแรงดันไฟฟ้า CMOS แบบ Low Dropout
SGM2034 เป็นตัวควบคุมเชิงเส้นที่มีการใช้กระแสไฟฟ้าน้อยมาก, แรงดันไฟฟ้าตกคร่อมต่ำ และมีความแม่นยำสูง สามารถจ่ายกระแสไฟขาออกได้ 250mA โดยใช้กระแสไฟเพียง 1μA (TYP) เท่านั้น แรงดันไฟฟ้าตกคร่อมโดยทั่วไปอยู่ที่ 70mV ที่ 100mA ช่วงแรงดันไฟฟ้าขาเข้าในการทำงานคือ 1.7V ถึง 7.5V และแรงดันไฟฟ้าขาออกคงที่คือ 1.2V, 1.8V, 2.5V, 2.8V, 3.0V, 3.3V, 3.6V, 3.8V, 4.0V, 4.5V และ 5.0V คุณสมบัติอื่นๆ ได้แก่ การจำกัดกระแสไฟฟ้าลัดวงจรและการป้องกันการปิดเครื่องเนื่องจากความร้อน SGM2034 มีให้เลือกในแพ็คเกจ Green SOT-23-3 และ SOT-89-3 ทำงานในช่วงอุณหภูมิ -40℃ ถึง +85℃
คุณสมบัติหลัก
● ช่วงแรงดันไฟฟ้าขาเข้าในการทำงาน: 1.7V ถึง 7.5V
● เอาต์พุตคงที่ 1.2V, 1.8V, 2.5V, 2.8V, 3.0V, 3.3V, 3.6V, 3.8V, 4.0V, 4.5V และ 5.0V
● กระแสไฟขาออก 250mA
● ความแม่นยำของแรงดันไฟฟ้าขาออกสูง: ±1.2% ที่ +25℃
● กระแสไฟ Quiescent ต่ำมาก: 1μA (TYP)
● แรงดันไฟฟ้าตกคร่อมต่ำ: 70mV (TYP) ที่ 100mA
● กระแสไฟรั่วไหลย้อนกลับต่ำ: 0.4μA (TYP) เมื่อ VOUT > VIN
● การจำกัดกระแสไฟและการป้องกันความร้อน
● ช่วงอุณหภูมิในการทำงาน -40℃ ถึง +85℃

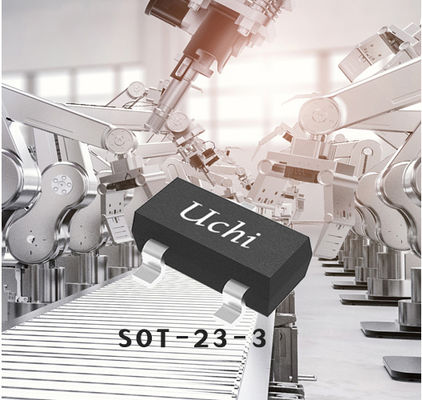

● มีให้เลือกในแพ็คเกจ Green SOT-23-3 และ SOT-89-3
แอปพลิเคชัน
อุปกรณ์สวมใส่
สมาร์ทโฟน
อุปกรณ์พกพา
สมาร์ทโฟน
อุปกรณ์พกพา
แอปพลิเคชันทั่วไป
การกำหนดค่าพิน
คำอธิบายพิน
คู่มือการเลือกผลิตภัณฑ์
การกำหนดค่าพิน
คำอธิบายพิน
คู่มือการเลือกผลิตภัณฑ์
| หมายเลขชิ้นส่วน |
VOUT (V)
|
VIN
(V)
|
กระแสไฟขาออก
(mA)
แรงดันไฟฟ้าตกคร่อม
|
(mV)
กระแสไฟกราวด์
(ไม่มีโหลด)
|
(μA)
แรงดันไฟฟ้าขาออก
สัญญาณรบกวน
|
(μVRMS)
PSRR
@1kHz
|
(dB)
แพ็คเกจ
คุณสมบัติ
|
SGM2013
|
1.2,1.5,1.8,2.5,2.8,3.0,3.3 |
|---|---|---|---|---|---|---|---|---|---|
|
2.5 ~ 5.5
|
300
|
250
|
30
|
30
|
74 | UTDFN-1×1-4L | แพ็คเกจขนาดเล็ก, พลังงานต่ำ, LDO PSRR สูง |
SGM2019
|
1.8,2.8,3.0,3.3,Adj
|
|
2.5 ~ 5.5
|
300
|
250
|
30
|
30
|
74 | 86 | พลังงานต่ำ, สัญญาณรบกวนต่ำ, LDO PSRR สูง |
SGM2033
|
1.2,1.8,2.5,2.8,2.85,2.9,2.95,3.0,3.3,4.2,5.0,Adj
|
|
2.5 ~ 5.5
|
300
|
250
|
30
|
30
|
25 | UTDFN-1×1-4L | สัญญาณรบกวนต่ำ, Low Dropout มาก |
SGM2028
|
1.8,2.8,3.0,3.3,Adj |
|
2.5 ~ 5.5
|
500
|
250
|
37 |
30
|
73 | 86 | 500mA, แพ็คเกจขนาดเล็ก, พลังงานต่ำ, สัญญาณรบกวนต่ำ, LDO PSRR สูง |
SGM2031
|
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3
|
|
2.5 ~ 5.5
|
250
|
250
|
1 |
140
|
72 | UTDFN-1×1-4L | แพ็คเกจขนาดเล็ก, พลังงานต่ำ, LDO PSRR สูง |
SGM2032
|
0.9,1.3,2.1,2.7,2.9,3.1,3.2,3.6,4.2,5.0,Adj
|
|
2.5 ~ 5.5
|
300
|
250
|
30 |
30
|
25 | 86 | พลังงานต่ำ, สัญญาณรบกวนต่ำ, LDO PSRR สูง |
SGM2033
|
1.2,1.8,2.5,2.8,2.85,2.9,2.95,3.0,3.3,4.2,5.0,Adj
|
|
1.8 ~ 5.5
|
250
|
88
|
1 |
20
|
94 | 70 | สัญญาณรบกวนต่ำมาก, PSRR สูง |
วงจรรวม (ICs) ทำหน้าที่เป็นรากฐานของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ โดยมีขนาดเล็ก, ใช้พลังงานต่ำ, ประสิทธิภาพสูง และความน่าเชื่อถือสูง มีการใช้งานอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค, แอปพลิเคชันอุตสาหกรรม, การสื่อสาร, อุปกรณ์อิเล็กทรอนิกส์ยานยนต์, อุปกรณ์ทางการแพทย์ และระบบการบินและอวกาศ/การป้องกันประเทศ
|
1.2,1.8,2.5,2.8,3.0,3.3,3.6,3.7,3.8,4.0,4.5,5.0
|
|
1.7 ~ 5.5
|
250
|
75 @100mA
|
1 |
27
|
SOT-23-5,UTDFN-1×1-4AL | การใช้กระแสไฟฟ้าน้อยมาก, Low Dropout |
SGM2035C
|
Uchi Electronics นำเสนอโซลูชันการประมวลผลสัญญาณแบบอะนาล็อกและแบบผสมผสานประสิทธิภาพสูงสำหรับการใช้งานระบบอัตโนมัติทางอุตสาหกรรม, พลังงานใหม่, ยานยนต์, การสื่อสาร, การคำนวณ, อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค และอุปกรณ์ทางการแพทย์
|
|
|
2.5 ~ 5.5
|
500
|
250 | 37 |
1
|
73 | 86 | 500mA, แพ็คเกจขนาดเล็ก, พลังงานต่ำ, สัญญาณรบกวนต่ำ, LDO PSRR สูง |
SGM2035S
|
1.0,1.1,1.2,1.5,1.8,2.5,2.8,3.0,3.3,Adj
|
|
1.6 ~ 5.5
|
500
|
190
|
37 |
60
|
86 | UTDFN-1.6×1.6-6L,TDFN-2×2-6L | 500mA, Low Dropout, พลังงานต่ำ, ตัวควบคุมเชิงเส้น RF |
SGM2036
|
0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.8,1.85,2.1,2.2,2.3,2.5,2.6,2.7,2.8,…Adj
|
|
1.6 ~ 5.5
|
300
|
190
|
30 |
30
|
70 | 86 | แพ็คเกจขนาดเล็ก, Low I |
Q
|
, สัญญาณรบกวนต่ำ, LDO PSRR สูงSGM2036S0.75,0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.6,1.8,1.85,2.1,2.5,2.8,2.9,3.0,…Adj
|
|
1.6 ~ 5.5
|
300
|
190
|
30 | 13 | 86 | XTDFN-1×1-4L,SOT-23-5,SC70-5 | 300mA, พลังงานต่ำและ Low Dropout RF Linear Regulator |
SGM2037
|
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6,Adj
|
|
0.8 ~ 5.5
|
500
|
120
|
37 |
25
|
71 | UTDFN-1.2×1.2-4L | สัญญาณรบกวนต่ำ, Low Dropout มาก |
SGM2037H
|
0.8,0.9,1.0,1.05,1.1,1.2,1.8,2.5,2.8,3.0,3.3,4.2,Adj
|
|
0.8 ~ 5.5
|
500
|
120
|
37 |
25
|
71 | UTDFN-1.2×1.2-4L | สัญญาณรบกวนต่ำ, Low Dropout มาก |
SGM2038
|
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6
|
| 0.8 ~ 5.5 |
500
|
120
|
37 |
25
|
71 | UTDFN-1.2×1.2-4L | สัญญาณรบกวนต่ำ, Low Dropout มาก |
SGM2039
|
0.8,0.9,1.0,1.05,1.1,1.2,1.8,2.5,2.8,3.0,3.3,4.2,Adj
|
|
1.8 ~ 5.5
|
1000
|
88
|
55 | การตอบสนองชั่วคราวที่รวดเร็ว, 1A, สัญญาณรบกวนต่ำ, แรงดันไฟฟ้าต่ำ, ตัวควบคุมเชิงเส้น Low Dropout | 88 | XTDFN-1.6×1.2-8L | การตอบสนองชั่วคราวที่รวดเร็ว, 1A, สัญญาณรบกวนต่ำ, แรงดันไฟฟ้าต่ำ, ตัวควบคุมเชิงเส้น Low Dropout |
SGM2040
|
1.2,1.5,1.8,2.5,2.8,3.0,3.3,3.6,4.0,4.2,5.0
|
|
1.7 ~ 7.5
|
250
|
60 @100mA
|
1 |
27
|
SOT-23-5,UTDFN-1×1-4AL | การใช้กระแสไฟฟ้าน้อยมาก, Low Dropout |
วงจรรวม (ICs) ทำหน้าที่เป็นรากฐานของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ โดยมีขนาดเล็ก, ใช้พลังงานต่ำ, ประสิทธิภาพสูง และความน่าเชื่อถือสูง มีการใช้งานอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค, แอปพลิเคชันอุตสาหกรรม, การสื่อสาร, อุปกรณ์อิเล็กทรอนิกส์ยานยนต์, อุปกรณ์ทางการแพทย์ และระบบการบินและอวกาศ/การป้องกันประเทศ
|
Uchi Electronics นำเสนอโซลูชันการประมวลผลสัญญาณแบบอะนาล็อกและแบบผสมผสานประสิทธิภาพสูงสำหรับการใช้งานระบบอัตโนมัติทางอุตสาหกรรม, พลังงานใหม่, ยานยนต์, การสื่อสาร, การคำนวณ, อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค และอุปกรณ์ทางการแพทย์
|
