วงจรรวม IC ชิปจ่ายไฟจอแสดงผล AMOLED แบบ Triple-Output
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan China |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | Completed |
| หมายเลขรุ่น: | SGM3836A |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000pcs |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | มาตรฐาน |
| เวลาการส่งมอบ: | 3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 5000pcs |
|
ข้อมูลรายละเอียด |
|||
| แรงดันไฟฟ้า: | -0.3V ถึง 6V | แรงดันไฟฟ้า SW3, VO3: | -0.3V ถึง 10V |
|---|---|---|---|
| แรงดันไฟฟ้า VO2: | -6.5V ถึง 0.3V | SW2 แรงดันไฟฟ้า: | -6.5V ถึง 5.5V |
| TQFN-3×3-16L, θJA: | 45°C/วัตต์ | อุณหภูมิทางแยก: | +150 ℃ |
| ช่วงอุณหภูมิการจัดเก็บ: | -65 ถึง +150℃ | อุณหภูมิตะกั่ว (บัดกรี 10 วินาที): | +260 ℃ |
| เอช.บี.เอ็ม: | 3000V | CDM: | 1,000V |
| เน้น: | ชิป IC จอแสดงผล AMOLED แบบ Triple-Output,ชิป IC MOSFET กำลังไฟสูง,ชิปวงจรรวม IC จ่ายไฟ |
||
รายละเอียดสินค้า
● 2.9V ถึง 4.5V ระยะความดันเข้า
● เครื่องปรับเปลี่ยนแรงกระตุ้นสมอง (ELVDD)
∙ 4.6V ถึง 5.0V ความดันออกด้วยขั้น 100mV
ความแม่นยํา 1%
✅ Pin การตรวจจับความกระชับกําลังออกสําหรับการชําระค่าเสียทาง (FBS)
● เครื่องปรับเปลี่ยนอัตราการกระชับกระชับกระชับกระชับกระชับกระชับกระชับ (ELVSS)
✅ -5.4V ถึง -1.4V ความดันออกด้วยขั้นตอน 100mV
-2.5V ความดันการออกแบบโดยกําหนด 1.2% ความแม่นยํา -2.5V
● ความสามารถของกระแสไฟฟ้าออกรวม ELVDD และ ELVSS
ปรับปรุงความแรงในการทํางาน
ปรับปรุงความแรงไฟฟ้า
ปรับปรุงความแรงความแรงของอัตราการทํางาน
✅สูงสุด 630mA ที่ 4.6V/-4.0V (VIN = 3.1V)
✅ สูงสุด 510mA ที่ 4.6V/-5.4V (VIN = 3.1V)
● เครื่องปรับปรุงความเร็ว (AVDD)
- 5.8V ถึง 7.9V ความแรงออก 300mV ขั้นตอน
✅ 6.1V ความดันออกแบบปกติ
ความแม่นยํา 1%
ความสามารถในกระแสไฟฟ้าออก 100mA
● VIN และ VOUT การแยกทางสองทิศ
● การ ป้องกัน การ ผ่าตัด สั้น (SCP)
● การ ป้องกัน ความ อ้วน
● การ ปิด ระบบ ความ ร้อน
● ความช้าในการเริ่มต้น VELVSS: 10ms
● เวลาการตรวจสอบวงจรสั้นและ OLP: 1 ms

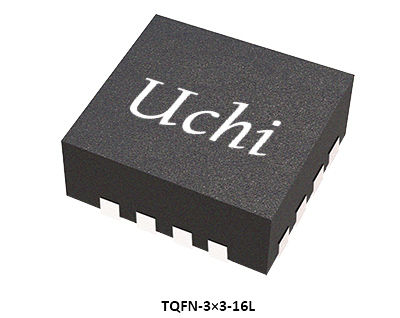

● มีในกล่องสีเขียว TQFN-3×3-16L
จอ OLED แมตริกซ์ทํางาน

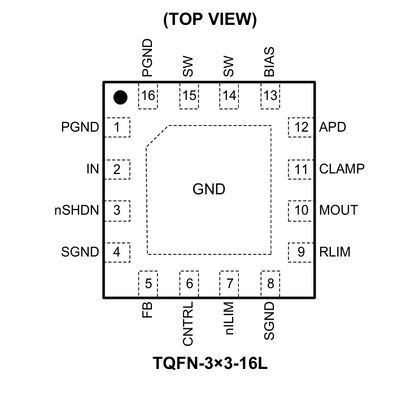

การตั้งค่า Pin
คําอธิบาย Pin
คู่มือการเลือกสินค้า
| เลขส่วน |
EL กระแสไฟออก
แม็กซ์
(mA)
|
VIN
นาที
(V)
|
VIN
แม็กซ์
(V)
|
ผลิต
เลขช่อง
(V)
|
การควบคุม
อินเตอร์เฟซ
|
ผลิต
|
แพคเกจ
|
ลักษณะ |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5.5 | 3 |
1 สาย
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.51 × 2.10-15B
|
SIMO, Triple-Output, สําหรับเครื่องมือที่ใส่ได้
|
|
SGM38045
|
70 | 2.7 | 4.8 | 3 |
1 สาย
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.2×2.4-17B
|
อุปกรณ์ที่ใช้ในอุปกรณ์ที่ใส่ได้
|
|
SGM38046
|
90 | 2.7 | 5.5 | 3 |
1 สาย
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-16B
|
การออกเสียงสามเท่า สําหรับเครื่องมือที่ใส่ได้
|
|
SGM3851A
|
400 | 2.9 | 4.5 | 3 |
1 สาย
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
การออกเสียงสามเท่า สําหรับโทรศัพท์สมาร์ทโฟน
|
|
SGM3836A
|
600 | 2.9 | 4.5 | 3 |
1 สาย
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
การออกเสียงสามเท่า สําหรับโทรศัพท์สมาร์ทโฟน
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
1 สาย
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.0×2.0-25B
|
การออกเสียงสามเท่า สําหรับโทรศัพท์สมาร์ทโฟน
|
|
SGM3838
|
700 | 2.5 | 4.8 | 3 |
1 สาย
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.5×2.5-36B
|
การออกเสียงสามเท่า สําหรับสมาร์ทโฟนและ PAD
|
|
SGM3839
|
1200 | 2.5 | 4.8 | 3 |
1 สาย
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.90×2.96-49B
|
การออกเสียงสามเท่า สําหรับสมาร์ทโฟนและ PAD
|
|
SGM3842
|
1000 | 2.9 | 4.8 | 4 |
1 สาย
|
AVDD/ELVDD/ELVSS/DVDD
|
WLCSP-2.5 × 2.9-42B
|
Output 4 ตัว สําหรับ Tandem AMOLED Display สมาร์ทโฟนและ PAD
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
ฉัน2C
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
การออกเสียง 6 ตัว สําหรับสมาร์ทโฟนและ PAD
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
1 สาย
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
การออกเสียง 6 ตัว สําหรับสมาร์ทโฟนและ PAD
|
|
SGM3840
|
1000 | 2.5 | 4.8 | 3 |
1 สาย
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.37 × 2.37-36B
|
การออกเสียงสามเท่า สําหรับสมาร์ทโฟนและ PAD
|
|
SGM3837S
|
800 | 2.5 | 5 | 3 |
1 สาย
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-25B-A
|
การออกเสียงสามเท่า สําหรับสมาร์ทโฟนและ PAD
|
โปรดติดต่อทีมงานสนับสนุนทางเทคนิคของเราเพื่อการช่วยเหลือในการเลือกสินค้าที่ถูกต้อง
