ระบบบริหารพลังงาน IC 5A,5V เฟยส์อิเล็กทรอนิกส์ (eFuse) ด้วยการปิดอุณหภูมิ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan China |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | Completed |
| หมายเลขรุ่น: | สจีเอ็ม2529 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000pcs |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | มาตรฐาน |
| เวลาการส่งมอบ: | 3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 5000pcs |
|
ข้อมูลรายละเอียด |
|||
| สถานะคงตัว: | -0.3V ถึง 18V | ชั่วคราว (100ms): | -0.6V ถึง 25V |
|---|---|---|---|
| VCC แหล่งที่มา ILIMIT ถึง GND: | -0.3V ถึง 25V | dV/dt, เปิดใช้งาน/ผิดพลาดเป็น GND: | -0.3V ถึง 5.5V |
| TDFN-3×3-10L, θJA: | 90°C/วัตต์ | TDFN-3×3-10L, θJB: | 54°C/วัตต์ |
| TDFN-3×3-10L, θJC: | 52°C/วัตต์ | อุณหภูมิทางแยก: | +150 ℃ |
| ช่วงอุณหภูมิการจัดเก็บ: | -65 ถึง +150℃ | อุณหภูมิตะกั่ว (บัดกรี 10 วินาที): | +260 ℃ |
| เอช.บี.เอ็ม: | 2000V | CDM: | 1,000V |
| เน้น: | 5A อิเล็กทรอนิกส์ฟิวส์ IC,IC การบริหารพลังงาน 5V,การปิดความร้อน eFuse IC |
||
รายละเอียดสินค้า
ระบบการจัดการพลังงาน IC 5A,5V ฟิวส์อิเล็กทรอนิกส์ (eFuse) พร้อมระบบปิดระบบระบายความร้อน
SGM2529 เป็นฟิวส์อิเล็กทรอนิกส์ขนาดกะทัดรัด (eFuse) พร้อมฟังก์ชันการป้องกันครบชุด SGM2529 ให้ความแม่นยำเป็นเลิศ ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานการป้องกันระบบต่างๆ โดยให้การป้องกันแรงดันไฟฟ้าเกิน (OV) และการป้องกันแรงดันไฟฟ้าตก (UVLO) ที่แม่นยำ ซึ่งช่วยให้มั่นใจในการควบคุมแรงดันไฟฟ้าของบัสอย่างเข้มงวด และลดความจำเป็นในการใช้วงจรควบคุม การป้องกันแรงดันไฟฟ้าเกิน (OV) จะยึดเอาต์พุต eFuse ไว้ที่ระดับคงที่ในระหว่างที่แรงดันไฟฟ้าอินพุตกระชาก ในระหว่างแรงดันไฟฟ้าอินพุตชั่วคราว FET ภายในจะยังคงเปิดอยู่ ซึ่งช่วยให้โหลดทำงานต่อไปได้ หากระยะเวลาชั่วคราวยังคงอยู่นาน ความร้อนสะสมจะทำให้ eFusethermal ปิดตัวลง เมื่อปิดระบบระบายความร้อน จะมีตัวเลือกการระบายความร้อนแบบ latch-off และลองใหม่อัตโนมัติ SGM2529 มีจำหน่ายในแพ็คเกจ Green TDFN-3×3-10L
คุณสมบัติที่สำคัญ
● ฟิวส์อิเล็กทรอนิกส์ 5V พร้อมไฟกระชากสูงสุด 30V
● RDS(ON) ต่ำมากสำหรับสวิตช์ IntegratedProtection: 26mΩ (TYP)
● 3-State ENABLE/FAULT Pin, อินเทอร์เฟซแบบสองทิศทาง
● เวลาซอฟต์สตาร์ทที่ตั้งโปรแกรมได้
● ขีดจำกัดกระแสที่ตั้งโปรแกรมได้สูงถึง 5A
● ตัวเลือกการปิดระบบระบายความร้อน:
SGM2529A: สลักปิดด้วยความร้อนด้วย VCLAMP
SGM2529B: ลองความร้อนซ้ำอัตโนมัติด้วย VCLAMP
SGM2529C: สลักปิดด้วยความร้อนโดยไม่มี VCLAMP
● เอาต์พุตผิดพลาดสำหรับการปิดระบบระบายความร้อน
● การล็อคแรงดันไฟฟ้าต่ำที่แม่นยำ
● แคลมป์แรงดันเกินที่แม่นยำ (SGM2529A และSGM2529B)
● มีจำหน่ายในแพ็คเกจ TDFN-3×3-10L สีเขียว
การใช้งาน
ฮาร์ดไดรฟ์
PCIE SSD
การจัดการพลังงานของเมนบอร์ด
PCIE SSD
การจัดการพลังงานของเมนบอร์ด

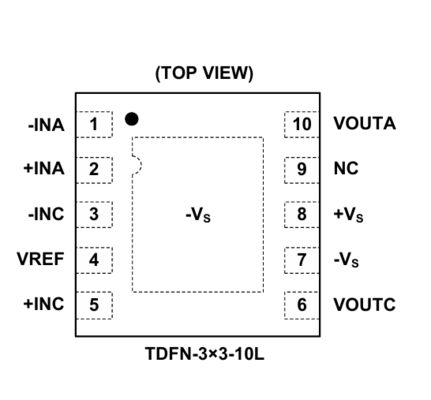

การกำหนดค่าพิน
คำอธิบายพิน
คู่มือการเลือกผลิตภัณฑ์
|
สวิตช์
ต่อ
บรรจุุภัณฑ์
|
หมายเลขชิ้นส่วน |
ต่อเนื่อง
กระแสไฟขาออก
สูงสุด (mA)
|
เงียบสงบ
ปัจจุบัน
(ไมโครเอ)
|
วิน
นาที
(วี)
|
วิน
สูงสุด
(วี)
|
เปิดใช้งาน
ตรรกะ
|
ปิดเครื่อง
ปัจจุบัน
(ไมโครเอ)
|
ปัจจุบัน
ขีดจำกัด
(มิลลิแอมป์)
|
อ่อนนุ่ม-
เริ่ม
|
ความผิดพลาด
ธง
|
แพ็คเกจ
|
คุณสมบัติ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM25117A |
17000
|
250
|
0.5 |
14
|
แอคทีฟสูง | <2 |
ใช่
|
เลขที่
|
TDFN-3×3-12AL
|
R ต่ำมากบน, สวิตช์โหลดควบคุมการจัดการโหลดขั้นสูง
|
|
| 1 |
สจีเอ็ม2521
|
2000
|
170 |
4.5
|
24 | แอคทีฟสูง |
<1.4
|
ตั้งโปรแกรมได้ (260~2000) |
ใช่
|
ใช่
|
SOIC-8,TDFN-2×3-8BL
|
24V, 2A, สวิตช์จำกัดกระแสไฟฟ้าที่ตั้งโปรแกรมได้อัตโนมัติ
|
| 1 | สจีเอ็ม2522 |
2000
|
170 |
4.5
|
24 |
แอคทีฟสูง
|
<1.4
|
ตั้งโปรแกรมได้ (260~2000)
|
ใช่
|
ใช่
|
SOIC-8,TDFN-2×3-8BL
|
24V, 2A, สวิตช์จำกัดกระแสที่ตั้งโปรแกรมได้แบบสลักปิด
|
| 1 |
SGM2523A
|
1600
|
150
|
2.6 | 22 |
แอคทีฟสูง
|
<2 |
ตั้งโปรแกรมได้ (100~1600)
|
ใช่
|
ใช่
|
สท-23-6
|
22V, 1.6A, สวิตช์จำกัดกระแสไฟฟ้าที่ตั้งโปรแกรมได้อัตโนมัติ
|
| 1 |
SGM2523B
|
1600
|
150
|
2.6 | 22 |
แอคทีฟสูง
|
<2 |
ตั้งโปรแกรมได้ (100~1600)
|
ใช่
|
ใช่
|
สท-23-6
|
22V, 1.6A, สวิตช์จำกัดกระแสที่ตั้งโปรแกรมได้แบบสลักปิด
|
| 1 |
SGM2523C/D
|
1200 |
150
|
2.6 | 22 |
แอคทีฟสูง
|
<2 |
ตั้งโปรแกรมได้ (100~1600)
|
ใช่
|
ใช่
|
สท-23-6
|
สวิตช์จำกัดกระแสที่ตั้งโปรแกรมได้
|
| 1 |
สจีเอ็ม2528
|
5,000
|
110
|
9 | 18 |
แอคทีฟสูง
|
48 |
ตั้งโปรแกรมได้ (1500~5000)
|
ใช่
|
ใช่
|
TDFN-3×3-10L
|
ฟิวส์อิเล็กทรอนิกส์ 5A, 12V (eFuse) พร้อมระบบตัดความร้อน
|
| 1 |
สจีเอ็ม2529
|
5,000
|
102
|
แอคทีฟสูง
|
47 |
ตั้งโปรแกรมได้ (1500~5000)
|
ใช่
|
ใช่
|
TDFN-3×3-10L
|
ฟิวส์อิเล็กทรอนิกส์ 5A, 5V (eFuse) พร้อมระบบตัดความร้อน
|
||
| 1 |
SGM2531C
|
3000
|
170
|
4
|
22 |
แอคทีฟสูง
|
<2.5
|
ตั้งโปรแกรมได้ (100~3000)
|
ใช่
|
ใช่
|
SOIC-8 (แผ่นสัมผัส),TDFN-2×3-8BL
|
สวิตช์จำกัดกระแสที่ตั้งโปรแกรมได้
|
| 1 |
SGM2531D
|
3000
|
170
|
4
|
22
|
แอคทีฟสูง
|
<2.5
|
ตั้งโปรแกรมได้ (100~3000)
|
ใช่
|
ใช่
|
SOIC-8 (แผ่นสัมผัส),TDFN-2×3-8BL
|
สวิตช์จำกัดกระแสที่ตั้งโปรแกรมได้
|
| 1 |
สจีเอ็ม2535
|
5300
|
133
|
2.7
|
18
|
แอคทีฟสูง
|
3.9
|
ตั้งโปรแกรมได้ (600~5300)
|
ใช่
|
ใช่
|
TQFN-3×4-20L
|
eFuse 2.7V ถึง 18V พร้อม True Reverse Blocking และโหมดการป้องกันหลายแบบ
|
| 1 |
สจีเอ็ม2536
|
5500
|
132
|
2.7
|
23
|
แอคทีฟสูง
|
<10 |
ตั้งโปรแกรมได้ (500~6000)
|
ใช่
|
เลขที่
|
TQFN-2×2-10L
|
5.5A, 23.7มโอห์มฟิวส์อิเล็กทรอนิกส์ที่รองรับการนำกระแสไฟฟ้าแบบสองทิศทาง
|
| 1 | SGM2537A |
4000
|
148 |
2.7
|
18 |
ใช้งานต่ำ (-xRN) ใช้งานสูง (อื่นๆ)
|
<70 (-xRN)
<5 (อื่นๆ)
|
ตั้งโปรแกรมได้ (500~4000)
|
ใช่
|
ไม่ (-xRD)
ใช่ (อื่นๆ)
|
TDFN-2×2-8AL
|
4เอ, 35มโอห์มeFuse พร้อมฟังก์ชันการแคลมป์แรงดันเกินที่เลือกได้
|
| 1 |
สจีเอ็ม2538
|
5,000
|
210
|
4.5
|
14
|
แอคทีฟสูง
|
<3.5
|
ตั้งโปรแกรมได้ (1,000~5,000)
|
ใช่
|
เลขที่
|
TDFN-3×3-10AL
|
ฟิวส์อิเล็กทรอนิกส์ 5V/12V (eFuses) พร้อมฟังก์ชัน OVP และการปิดกั้นการควบคุม FET
|
| 1 |
สจีเอ็ม2539
|
5,000
|
75 | 2.5 | 20 |
ใช้งานต่ำ
|
<2
|
ใช่
|
เลขที่
|
WLCSP-2.56×1.54-15B
|
สวิตช์ไฟ USB PD ไฟฟ้าแรงสูง
|
|
| 2 |
SGM2540
|
2000/1500
|
88
|
2.5 | 20 |
ไม่มี
|
ใช่
|
เลขที่
|
UTDFN-2×2-8AL
|
การเลือกแหล่งการชาร์จ 20V อัตโนมัติและสวิตช์การป้อน OTG แบบผสม
|
||
| 1 |
SGM2551A/C
|
1500 | 71 | 2.5 | 5.5 |
แอคทีฟสูง
|
<2.5
|
ตั้งโปรแกรมได้ (100~1700)
|
ใช่
|
เลขที่
|
TDFN-2×2-6L,SOT-23-5
|
1.5A, ขีดจำกัดกระแสที่ปรับได้, Soft-Start, แพ็คเกจจิ๋ว
|
| 1 |
SGM2554A
|
1100
|
19
|
2.2
|
5.5
|
แอคทีฟสูง
|
<1
|
1850
|
ใช่
|
เลขที่
|
SOT-23-5
|
กระแสไฟขาออก 1.1A, กระแสไฟคงที่ 1.85A, พลังงานต่ำ
|
| 1 |
SGM2554B
|
1100
|
19
|
2.2
|
5.5
|
ไม่มี
|
นา
|
1750 |
ใช่
|
เลขที่
|
SOT-23-5
|
กระแสไฟขาออก 1.1A, กระแสไฟคงที่ 1.75A, พลังงานต่ำ
|
| 2 |
SGM2558A
|
600/ช
|
28 |
2.7
|
5.5
|
แอคทีฟสูง
|
<1
|
1100 |
ใช่
|
ใช่
|
SOIC-8,TDFN-3×3-8L
|
กระแสไฟขาออก 600mA, ขีดจำกัดกระแสคงที่ 1.1A, ช่องสัญญาณคู่
|
Uchi Electronics นำเสนอโซลูชันการประมวลผลสัญญาณอนาล็อกและผสมประสิทธิภาพสูงสำหรับระบบอัตโนมัติทางอุตสาหกรรม พลังงานใหม่ ยานยนต์ การสื่อสาร คอมพิวเตอร์ เครื่องใช้ไฟฟ้า และอุปกรณ์ทางการแพทย์
โซลูชันนี้สาธิตการประยุกต์ใช้วงจรรวมในระบบเซิร์ฟเวอร์ หากต้องการความช่วยเหลือในการเลือกผลิตภัณฑ์ที่เหมาะสม โปรดติดต่อทีมสนับสนุนด้านเทคนิคของเรา
