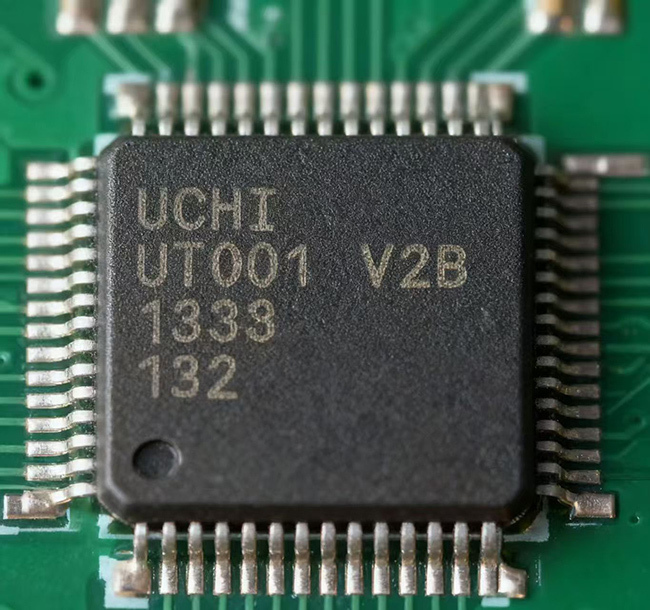

วงจรขยายสัญญาณแบบปฏิบัติการ CMOS I/O Rail-To-Rail 1MHz 60µA
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan China |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | Completed |
| หมายเลขรุ่น: | SGM321/358/324 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000pcs |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | มาตรฐาน |
| เวลาการส่งมอบ: | 3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 5000pcs |
|
ข้อมูลรายละเอียด |
|||
| แรงดันไฟฟ้า: | 6V | อินพุตแบบอะนาล็อก (VIN+, VIN-): | (-VS) - 0.3V ถึง (+VS) + 0.3V |
|---|---|---|---|
| อุณหภูมิทางแยก: | +150 ℃ | ช่วงอุณหภูมิการจัดเก็บ: | -65℃ ถึง +150℃ |
| อุณหภูมิตะกั่ว (บัดกรี 10 วินาที): | +260 ℃ | เอช.บี.เอ็ม: | 4000V |
| มม.: | 400V | SC70-5, θJA: | 333°C/วัตต์ |
| SOT-23-5, θJA: | 190°C/วัตต์ | SOIC-8, θJA: | 125°C/วัตต์ |
| MSOP-8, θJA: | 216°C/วัตต์ | ช่วงอุณหภูมิการทำงาน: | -40 ℃ถึง +85 ℃ |
| เน้น: | แอมป์ปฏิบัติการแรงดันสูง 6v,แอมป์ปฏิบัติการแรงดันสูง 400v,ไอซีวงจรขยายสัญญาณแบบปฏิบัติการแรงดันสูง |
||
รายละเอียดสินค้า
1MHz, 60μA, เครื่องขยายสัญญาณเชิงดำเนินการ I/OCMOS แบบรางต่อราง วงจรรวม IC

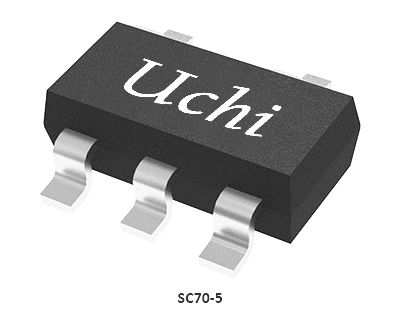

SGM321 (เดี่ยว), SGM358 (คู่) และ SGM324(quad) เป็นเครื่องขยายสัญญาณป้อนกลับแรงดันไฟฟ้าราคาประหยัด อุปกรณ์เหล่านี้สามารถทำงานได้ตั้งแต่ 2.1V ถึง 5.5V จากแหล่งจ่ายเดี่ยว และใช้กระแสไฟนิ่งเพียง 60μA ต่อแอมพลิฟายเออร์ โดยให้อินพุตแบบรางต่อรางด้วยช่วงแรงดันไฟฟ้าโหมดทั่วไปอินพุตที่กว้างและการแกว่งแรงดันไฟฟ้าเอาท์พุตระหว่างรางต่อราง คุณลักษณะนี้ทำให้ SGM321/358/324 เหมาะสำหรับการบัฟเฟอร์ ASIC SGM321/358/324 มีแบนด์วิดท์เกนแบบแบนด์วิธ ผลิตภัณฑ์ที่มีความถี่ 1MHz และกระแสไบแอสอินพุตต่ำเป็นพิเศษที่ 10pA เหมาะอย่างยิ่งสำหรับเซ็นเซอร์เพียโซอิเล็กทริก ผู้รวมระบบ และแอมพลิฟายเออร์โฟโตไดโอด SGM321/358/324 ได้รับการออกแบบให้ใช้งานได้หลากหลาย เช่น อุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ การตรวจสอบความปลอดภัย ระบบแบบพกพา และวงจรอินเทอร์เฟซทรานสดิวเซอร์ในระบบพลังงานต่ำ SGM321 คือ มีจำหน่ายในแพ็คเกจ Green SOT-23-5 และ SC70-5 SGM358 มีจำหน่ายในแพ็คเกจ GreenSOIC-8, MSOP-8 และ DIP-8 SGM324 มีจำหน่ายในแพ็คเกจ Green TSSOP-14 และ SOIC-14 โดยระบุไว้ในช่วงอุณหภูมิอุตสาหกรรมที่ขยายออกไป (-40°C ถึง +85°C)
คุณสมบัติที่สำคัญ
• ต้นทุนต่ำ
• แรงดันออฟเซ็ตอินพุต: 5mV (MAX)
• กระแสไบแอสอินพุตต่ำเป็นพิเศษ: 10pA (TYP)
• ความสามัคคี-กำไรมั่นคง
• ผลิตภัณฑ์แบนด์วิธที่ได้รับ: 1MHz
• อินพุตและเอาต์พุตแบบรางต่อราง
• ช่วงแรงดันไฟฟ้า: 2.1V ถึง 5.5V
• ช่วงแรงดันไฟฟ้าอินพุต:-0.1V ถึง 5.6V โดยมี VS = 5.5V
• กระแสไฟนิ่งต่ำ: 60μA/เครื่องขยายเสียง (TYP)
• -40°C ถึง +85°C ช่วงอุณหภูมิในการทำงาน
• บรรจุภัณฑ์ขนาดเล็ก:SGM321 มีจำหน่ายในแพ็คเกจ SOT-23-5 และ SC70-5 สีเขียว SGM358 มีจำหน่ายในแพ็คเกจ SOIC-8 สีเขียว, MSOP-8 และ DIP-8SGM324 มีจำหน่ายในแพ็คเกจ SOIC-14 และ TSSOP-14 สีเขียว
การใช้งาน
เครื่องขยายสัญญาณอินพุตหรือเอาต์พุต ASIC
เครื่องขยายสัญญาณทรานสดิวเซอร์แบบเพียโซอิเล็กทริก
อุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่
อุปกรณ์พกพา
อินเทอร์เฟซเซ็นเซอร์
เครื่องมือแพทย์
การสื่อสารเคลื่อนที่
เอาต์พุตเสียง
เครื่องตรวจจับควัน
โทรศัพท์มือถือ
โน้ตบุ๊กพีซี
การ์ด PCMCIA
การกำหนดค่าพิน
คู่มือการเลือกผลิตภัณฑ์
| เครื่องขยายเสียงต่อแพ็คเกจ | หมายเลขชิ้นส่วน | IQ/ประเภทแอมป์ (μA) | ปิดเครื่อง | วีซีซี(วี) | ประเภท GBP (kHz) | ประเภทอัตราการสลูว์ (V/ms) | เสียงรบกวน 0.1Hz ~ 10Hz (μVPP) | เสียงรบกวน ประเภท @1kHz (nV/√Hz) | VOS สูงสุด @25℃ (มิลลิโวลต์) | TC ของประเภท VOS (μV/℃) | ประเภท IB (pA) | ประเภท AVO (dB) | ประเภท CMRR (dB) | อินพุตแบบรางต่อราง | เอาต์พุตแบบรางต่อราง | บรรจุุภัณฑ์ | คุณสมบัติ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM321 | 60 | เลขที่ | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | ใช่ | ใช่ |
SC70-5,SOT-23-5
|
แอมป์กำลังต่ำวัตถุประสงค์ทั่วไป
|
|
| 4 | SGM324 | 60 | เลขที่ | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | ใช่ | ใช่ |
SOIC-14, TSSOP-14
|
แอมป์กำลังต่ำวัตถุประสงค์ทั่วไป
|
|
| 2 | เอสจีเอ็ม358 | 60 | เลขที่ | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | ใช่ | ใช่ |
SOIC-8, MSOP-8, กรมทรัพย์สินทางปัญญา-8
|
แอมป์กำลังต่ำวัตถุประสงค์ทั่วไป
|
|
| 1 | SGM8038-1 | 6 | เลขที่ | 1.4~5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | ใช่ | ใช่ |
SOT-23-5,SC70-5,SOIC-8
|
อินพุตและเอาท์พุตแบบ Rail-to-Rail ที่มีความแม่นยำสูง
|
| 2 | SGM8038-2 | 6 | เลขที่ | 1.4~5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | ใช่ | ใช่ |
SOT-23-8,SOIC-8,TDFN-2×2-8L
|
อินพุตและเอาท์พุตแบบ Rail-to-Rail ที่มีความแม่นยำสูง
|
| 1 | SGM8049-1 | 2.5 | เลขที่ | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | ใช่ | ใช่ |
SOT-23-5,SC70-5,TDFN-2×2-6L
|
กระแสอินพุต Pico Amp, ไมโครพาวเวอร์, อินพุตและเอาต์พุตแบบรางต่อราง
|
| 2 | SGM8049-2 | 2.5 | เลขที่ | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | ใช่ | ใช่ |
SOT-23-8,SOIC-8
|
กระแสอินพุต Pico Amp, ไมโครพาวเวอร์, อินพุตและเอาต์พุตแบบรางต่อราง
|
| 4 | SGM8049-4 | 2.5 | เลขที่ | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | ใช่ | ใช่ |
TSSOP-14
|
กระแสอินพุต Pico Amp, ไมโครพาวเวอร์, อินพุตและเอาต์พุตแบบรางต่อราง
|
| 1 | SGM8210-1 | 50 | เลขที่ | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | ใช่ | ใช่ |
SOT-23-5,SC70-5
|
ไฟฟ้าแรงสูง พลังงานระดับไมโคร ความแม่นยำ
|
| 2 | SGM8210-2 | 50 | เลขที่ | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | ใช่ | ใช่ |
SOIC-8,MSOP-8,TDFN-2×3-8L
|
ไฟฟ้าแรงสูง พลังงานระดับไมโคร ความแม่นยำ
|
| 4 | SGM8210-4 | 50 | เลขที่ | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | ใช่ | ใช่ |
SOIC-14
|
ไฟฟ้าแรงสูง พลังงานระดับไมโคร ความแม่นยำ
|
| 1 | SGM8240-1 | 2.8 | เลขที่ | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | ใช่ | ใช่ |
SC70-5,SOT-23-5
|
ไฟฟ้าแรงสูง พลังงานระดับไมโคร ความแม่นยำ
|
| 2 | SGM8240-2 | 2.8 | เลขที่ | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | ใช่ | ใช่ |
TDFN-2×3-8L,SOIC-8,MSOP-8
|
ไฟฟ้าแรงสูง พลังงานระดับไมโคร ความแม่นยำ
|
| 4 | SGM8240-4 | 2.8 | เลขที่ | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | ใช่ | ใช่ |
SOIC-14
|
ไฟฟ้าแรงสูง พลังงานระดับไมโคร ความแม่นยำ
|
วงจรรวม (IC) ทำหน้าที่เป็นรากฐานของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ โดยมีขนาดเล็ก ใช้พลังงานต่ำ ประสิทธิภาพสูง และความน่าเชื่อถือสูง มีการใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค การใช้งานทางอุตสาหกรรม การสื่อสาร อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ อุปกรณ์ทางการแพทย์ และระบบการบินและอวกาศ/การป้องกัน
Uchi Electronics นำเสนอโซลูชันการประมวลผลสัญญาณอนาล็อกและผสมประสิทธิภาพสูงสำหรับระบบอัตโนมัติทางอุตสาหกรรม พลังงานใหม่ ยานยนต์ การสื่อสาร คอมพิวเตอร์ เครื่องใช้ไฟฟ้า และอุปกรณ์ทางการแพทย์
โซลูชันนี้สาธิตการประยุกต์ใช้วงจรรวมในสมาร์ทโฟนและแท็บเล็ต หากต้องการความช่วยเหลือในการเลือกผลิตภัณฑ์ที่เหมาะสม โปรดติดต่อทีมสนับสนุนด้านเทคนิคของเรา
