วงจรรวม (IC) เครื่องขยายสัญญาณปฏิบัติการ (Operational Amplifiers) เอาต์พุตแบบ Rail-to-Rail แรงดันสูง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan China |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | Completed |
| หมายเลขรุ่น: | SGM8271/8272/8274 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000pcs |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | มาตรฐาน |
| เวลาการส่งมอบ: | 3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 5000pcs |
|
ข้อมูลรายละเอียด |
|||
| แรงดันไฟฟ้า: | 40V | อินพุตช่วงแรงดันไฟฟ้าโหมดร่วม: | (-VS) - 0.1V ถึง (+VS) - 1.5V |
|---|---|---|---|
| ช่วงแรงดันไฟฟ้าอินพุต/เอาต์พุต: | (-VS) - 0.3V ถึง (+VS) + 0.3V | แรงดันไฟฟ้าขาเข้าที่แตกต่างกัน: | 1.5V |
| อุณหภูมิทางแยก: | +150 ℃ | ช่วงอุณหภูมิการจัดเก็บ: | -65℃ ถึง +150℃ |
| อุณหภูมิตะกั่ว (บัดกรี 10 วินาที): | +260 ℃ | เอช.บี.เอ็ม: | 4000V |
| มม. (SGM8271/2): | 150V | มม. (SGM8274): | 300V |
| ช่วงอุณหภูมิการทำงาน: | -40 ℃ถึง +85 ℃ | ||
| เน้น: | เครื่องขยายสัญญาณปฏิบัติการแรงดันสูง,ไอซี (IC) แอมป์ OP แรงดันสูง,แอมป์ OP แบบ Rail-to-Rail แรงดันสูง |
||
รายละเอียดสินค้า
เครื่องขยายสัญญาณเชิงดำเนินการเอาท์พุตไฟฟ้าแรงสูงแบบรางต่อรางวงจรรวมวงจรรวม

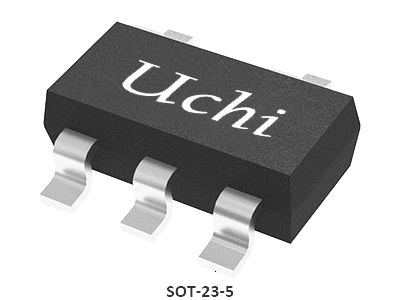

SGM8271 (เดี่ยว), SGM8272 (คู่) และ SGM8274(quad) เป็นแอมพลิฟายเออร์ปฏิบัติการไฟฟ้าแรงสูง ซึ่งสามารถทำงานจากแหล่งจ่ายไฟเดี่ยว 4.5V ถึง 36V หรือจ่ายไฟคู่ตั้งแต่ ±2.25V ถึง ±18V โดยให้ช่วงแรงดันไฟฟ้าโหมดทั่วไปอินพุตที่กว้างและการแกว่งของแรงดันไฟฟ้าระหว่างรางถึงราง SGM8271/2/4 ให้อัตราการสลูว์สูง ออฟเซ็ตต่ำ กระแสดริฟท์ และไบอัสต่ำ SGM8271 มีจำหน่ายในแพ็คเกจ Green SOT-23-5, MSOP-8 และ SOIC-8 SGM8272 มีจำหน่ายในแพ็คเกจ Green SOIC-8 และ MSOP-8 SGM8274 มีจำหน่ายในแพ็คเกจ Green SOIC-14 และ TSSOP-14 โดยมีการระบุไว้ในช่วงอุณหภูมิขยาย -40°C ถึง +125°C
คุณสมบัติที่สำคัญ
• เอาต์พุตแบบรางต่อราง
• ช่วงแรงดันไฟฟ้าโหมดร่วมอินพุตกว้าง
• แรงดันออฟเซ็ตต่ำ: 3mV (MAX)
• กระแสไบแอสอินพุตต่ำ
• กระแสออฟเซ็ตอินพุตต่ำ
• กระแสไฟนิ่งต่ำ: 150µA/เครื่องขยายเสียง
• การป้องกันการลัดวงจรเอาต์พุต • อิมพีแดนซ์อินพุตสูง
• อัตราสลูว์สูง: 7V/µs
• บรรจุภัณฑ์ขนาดเล็ก:SGM8271 มีจำหน่ายในแพ็คเกจ SOT-23-5, MSOP-8 และ SOIC-8 สีเขียว SGM8272 มีจำหน่ายในแพ็คเกจ MSOP-8 และ SOIC-8 สีเขียว SGM8274 มีจำหน่ายในแพ็คเกจ TSSOP-14 และ SOIC-14 สีเขียว
การใช้งาน
เซ็นเซอร์ความต้านทานสูง
เครื่องมือวัดที่แม่นยำ
โฟโตไดโอดแอมพลิฟายเออร์
ตัวกรองลูปล็อคเฟส
เสียงระดับไฮเอนด์ระดับมืออาชีพ
ทางการแพทย์
กิน
เครื่องขยายสัญญาณเอาต์พุต DAC
เครื่องมือวัดที่แม่นยำ
โฟโตไดโอดแอมพลิฟายเออร์
ตัวกรองลูปล็อคเฟส
เสียงระดับไฮเอนด์ระดับมืออาชีพ
ทางการแพทย์
กิน
เครื่องขยายสัญญาณเอาต์พุต DAC

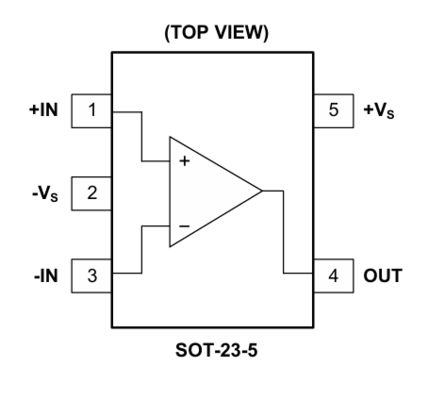

การกำหนดค่าพิน
คู่มือการเลือกผลิตภัณฑ์
| เครื่องขยายเสียงต่อแพ็คเกจ | หมายเลขชิ้นส่วน | IQ/ประเภทแอมป์ (μA) | ปิดเครื่อง | วีซีซี(วี) | ประเภท GBP (kHz) | ประเภทอัตราการสลูว์ (V/ms) | เสียงรบกวน 0.1Hz ~ 10Hz (μVPP) | เสียงรบกวน ประเภท @1kHz (nV/√Hz) | VOS สูงสุด @25℃ (มิลลิโวลต์) | TC ของประเภท VOS (μV/℃) | ประเภท IB (pA) | ประเภท AVO (dB) | ประเภท CMRR (dB) | อินพุตแบบรางต่อราง | เอาต์พุตแบบรางต่อราง | บรรจุุภัณฑ์ | คุณสมบัติ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8271 | 150 | เลขที่ | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | เลขที่ | ใช่ |
SOT-23-5,SOIC-8,MSOP-8
|
1.4MHz, 7V/มs, พลังงานต่ำ, เอาต์พุตแบบรางต่อราง
|
|
| 2 | SGM8272 | 150 | เลขที่ | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | เลขที่ | ใช่ |
SOIC-8, MSOP-8
|
1.4MHz, 7V/มs, พลังงานต่ำ, เอาต์พุตแบบรางต่อราง
|
|
| 4 | SGM8274 | 150 | เลขที่ | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | เลขที่ | ใช่ |
SOIC-14, TSSOP-14
|
1.4MHz, 7V/มs, พลังงานต่ำ, เอาต์พุตแบบรางต่อราง
|
|
| 1 | SGM8521 | 5.5 | เลขที่ | 2.1~5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | ใช่ | ใช่ |
SOT-23-5,SOIC-8
|
กระแสไบอัสต่ำ, กำลังไฟฟ้าขนาดเล็ก, อินพุตและเอาต์พุตแบบรางต่อราง
|
|
| 2 | SGM8522 | 5.5 | เลขที่ | 2.1~5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | ใช่ | ใช่ |
SOIC-8, MSOP-8
|
กระแสไบอัสต่ำ, กำลังไฟฟ้าขนาดเล็ก, อินพุตและเอาต์พุตแบบรางต่อราง
|
|
| 4 | SGM8524 | 5.5 | เลขที่ | 2.1~5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | ใช่ | ใช่ |
SOIC-14, TSSOP-14
|
กระแสไบอัสต่ำ, กำลังไฟฟ้าขนาดเล็ก, อินพุตและเอาต์พุตแบบรางต่อราง
|
|
| 1 | SGM8531 | 18 | เลขที่ | 2.1~5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | ใช่ | ใช่ |
SOT-23-5,SOIC-8
|
กระแสไบอัสต่ำ, กำลังไฟฟ้าขนาดเล็ก, อินพุตและเอาต์พุตแบบรางต่อราง
|
|
| 2 | SGM8532 | 18 | เลขที่ | 2.1~5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | ใช่ | ใช่ |
SOIC-8, MSOP-8
|
กระแสไบอัสต่ำ, กำลังไฟฟ้าขนาดเล็ก, อินพุตและเอาต์พุตแบบรางต่อราง
|
|
| 4 | SGM8534 | 18 | เลขที่ | 2.1~5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | ใช่ | ใช่ |
SOIC-14, TSSOP-14
|
กระแสไบอัสต่ำ, กำลังไฟฟ้าขนาดเล็ก, อินพุตและเอาต์พุตแบบรางต่อราง
|
|
| 1 | SGM8535 | 80 | เลขที่ | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | เลขที่ | ใช่ |
SOT-23-5,SC70-5,SOIC-8,MSOP-8
|
1.5MHz, 1.8V, ความเสถียรของ Unity-Gain, เอาต์พุตแบบรางต่อราง
|
|
| 2 | SGM8536 | 80 | เลขที่ | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | เลขที่ | ใช่ |
SOIC-8, MSOP-8
|
1.5MHz, 1.8V, ความเสถียรของ Unity-Gain, เอาต์พุตแบบรางต่อราง
|
|
| 1 | SGM8537 | 80 | ใช่ | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | เลขที่ | ใช่ |
SOT-23-6,SOIC-8,MSOP-8
|
1.5MHz, 1.8V, ความเสถียรของ Unity-Gain, เอาต์พุตแบบรางต่อราง
|
|
| 4 | SGM8538 | 80 | เลขที่ | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | เลขที่ | ใช่ |
SOIC-14, TSSOP-14
|
1.5MHz, 1.8V, ความเสถียรของ Unity-Gain, เอาต์พุตแบบรางต่อราง
|
|
| 1 | SGM8541 | 46 | เลขที่ | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | ใช่ | ใช่ |
SOT-23-5,SOIC-8,SC70-5
|
กระแสอินพุต Pico Amp, ไมโครพาวเวอร์, อินพุตและเอาต์พุตแบบรางต่อราง
|
|
| 2 | SGM8542 | 46 | เลขที่ | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | ใช่ | ใช่ |
SOIC-8, MSOP-8, TSSOP-8
|
กระแสอินพุต Pico Amp, ไมโครพาวเวอร์, อินพุตและเอาต์พุตแบบรางต่อราง
|
|
| 1 | SGM8543 | 48 | ใช่ | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 76 | ใช่ | ใช่ |
SOT-23-6,SOIC-8
|
กระแสอินพุต Pico Amp, ไมโครพาวเวอร์, อินพุตและเอาต์พุตแบบรางต่อราง
|
|
| 4 | SGM8544 | 46 | เลขที่ | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | ใช่ | ใช่ |
SOIC-14, TSSOP-14
|
กระแสอินพุต Pico Amp, ไมโครพาวเวอร์, อินพุตและเอาต์พุตแบบรางต่อราง
|
|
| 1 | SGM8545 | 48 | เลขที่ | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 76 | ใช่ | ใช่ |
SOT-23-5
|
กระแสอินพุต Pico Amp, ไมโครพาวเวอร์, อินพุตและเอาต์พุตแบบรางต่อราง
|
วงจรรวม (IC) ทำหน้าที่เป็นรากฐานของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ โดยมีขนาดเล็ก ใช้พลังงานต่ำ ประสิทธิภาพสูง และความน่าเชื่อถือสูง มีการใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค การใช้งานทางอุตสาหกรรม การสื่อสาร อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ อุปกรณ์ทางการแพทย์ และระบบการบินและอวกาศ/การป้องกัน
Uchi Electronics นำเสนอโซลูชันการประมวลผลสัญญาณอนาล็อกและผสมประสิทธิภาพสูงสำหรับระบบอัตโนมัติทางอุตสาหกรรม พลังงานใหม่ ยานยนต์ การสื่อสาร คอมพิวเตอร์ เครื่องใช้ไฟฟ้า และอุปกรณ์ทางการแพทย์
โซลูชันนี้สาธิตการประยุกต์ใช้วงจรรวมในด้านการแพทย์ - จอภาพ หากต้องการความช่วยเหลือในการเลือกผลิตภัณฑ์ที่เหมาะสม โปรดติดต่อทีมสนับสนุนด้านเทคนิคของเรา
