8 ช่องทาง, 8-bit Digital-to-Analog Converterwith Output Operational Amplifier Integrated Circuit IC ช่องทาง 8 ช่องทาง, 8-bit Digital-to-Analog Converter with Output Operational Amplifier ช่องทาง 8 ช่องทาง, 8-bit Digital-to-Analog Converter พร้อมเครื่องกระตุ้นการทํางาน
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan China |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | Completed |
| หมายเลขรุ่น: | SGM5347-8 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000pcs |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | มาตรฐาน |
| เวลาการส่งมอบ: | 3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 5000pcs |
|
ข้อมูลรายละเอียด |
|||
| VCC: | -0.3V ถึง 6.5V | ช่วงแรงดันไฟฟ้าขาเข้า, VIN: | -0.3V ถึง VCC + 0.3V |
|---|---|---|---|
| SOIC-16: | 90°C/วัตต์ | สสป-16: | 120°C/วัตต์ |
| อุณหภูมิทางแยก: | +150 ℃ | ช่วงอุณหภูมิการจัดเก็บ: | -65℃ ถึง +150℃ |
| อุณหภูมิตะกั่ว (บัดกรี 10 วินาที): | +260 ℃ | เอช.บี.เอ็ม: | 4000V |
| CDM: | 1,000V | ||
รายละเอียดสินค้า
8 ช่อง ตัวแปลงดิจิตอลเป็นอนาล็อก 8 บิตพร้อมวงจรรวมเครื่องขยายสัญญาณในการดำเนินงานเอาต์พุต
SGM5347-8 มีตัวแปลงดิจิทัลเป็นอนาล็อก (DAC) 8 บิต 8 ช่องพร้อมเครื่องขยายสัญญาณเอาท์พุต เครื่องขยายสัญญาณเอาท์พุตให้ความสามารถของไดรฟ์กระแสสูง ข้อมูลดิจิทัลจะถูกป้อนผ่านบัสลิงก์อนุกรม ต้องใช้บรรทัดควบคุมเพียงสามบรรทัดเท่านั้น และสามารถใช้การเชื่อมต่อแบบเรียงซ้อนได้ SGM5347-8 มีความสามารถในการเชื่อมต่อแบบเดซี่เชน ซึ่งสามารถอัปเดต SGM5347-8 หลายรายการได้พร้อมกันโดยใช้อินเทอร์เฟซแบบอนุกรมเดียว SGM5347-8 มีจำหน่ายในแพ็คเกจ Green SOIC-16 และ TSSOP-16 ทำงานในช่วงอุณหภูมิแวดล้อมตั้งแต่ -40°C ถึง +125°C
คุณสมบัติที่สำคัญ
● การใช้พลังงานต่ำ (0.5mW/CH)
● การรวม DAC 8 บิต 8 แชนเนล
● แอมพลิฟายเออร์เอาท์พุตอนาล็อกในตัว: กระแสซิงค์/แหล่งที่มาพร้อมการควบคุมกระแสไฟสั้น
● การทำงานของเดซี่เชน
● อัปเดตเอาต์พุตช่องสัญญาณ 8 ช่องพร้อมกัน
● ฟังก์ชั่นปิดเครื่องช่องสัญญาณอิสระ 0.6μA (TYP) ICC สำหรับโหมดปิดเครื่อง
● สามารถตั้งค่าช่วงของการแปลง D/A ได้อย่างอิสระโดยการแยกพาวเวอร์ซัพพลายสำหรับอินเทอร์เฟซ MCU และ Operational Amplifier และพาวเวอร์ซัพพลายสำหรับDAC
● สามารถควบคุมได้โดยตรงด้วย MCU 3V
● รีเซ็ตการเปิดเครื่อง: รีเซ็ตเอาท์พุตเป็น GND
● อินพุตข้อมูลแบบอนุกรม: การทำงานสูงสุด 2.5MHz
● ช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟ: 2.8V ถึง 5.5V

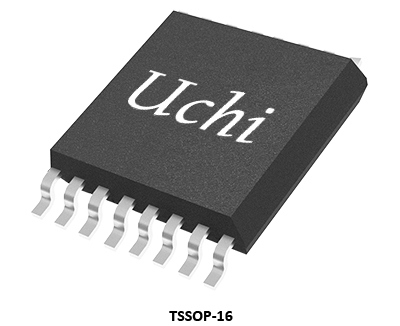

● มีจำหน่ายในแพ็คเกจ SOIC-16 และ TSSOP-16 สีเขียว
การใช้งาน
เซ็นเซอร์ความต้านทานสูง
เครื่องมือวัดที่แม่นยำ
โฟโตไดโอดแอมพลิฟายเออร์
ตัวกรองลูปล็อคเฟส
เสียงระดับไฮเอนด์ระดับมืออาชีพ
ทางการแพทย์
กิน
เครื่องขยายสัญญาณเอาต์พุต DAC
เครื่องมือวัดที่แม่นยำ
โฟโตไดโอดแอมพลิฟายเออร์
ตัวกรองลูปล็อคเฟส
เสียงระดับไฮเอนด์ระดับมืออาชีพ
ทางการแพทย์
กิน
เครื่องขยายสัญญาณเอาต์พุต DAC

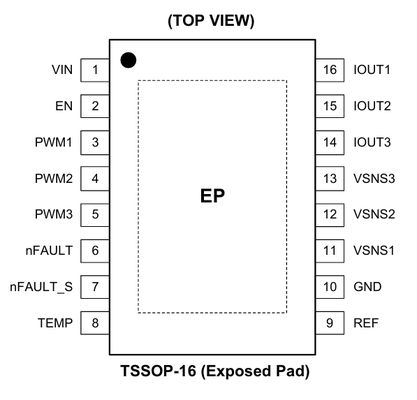

การกำหนดค่าพิน
คู่มือการเลือกผลิตภัณฑ์
| หมายเลขชิ้นส่วน |
ปณิธาน
(บิต)
|
อัตราการอัปเดต
(สปส.)
|
เอาท์พุต
ช่อง |
แรงดันขาออก
พิสัย
(วี)
|
อ้างอิง
|
วีวว
(วี)
|
ไอเอ็นแอล
(แอลเอสบี)
|
ดีเอ็น
(แอลเอสบี) |
ข้อผิดพลาดออฟเซ็ต
(มิลลิวี)
|
ได้รับข้อผิดพลาด
(% ของ FSR)
|
ได้รับการดริฟท์
(ส่วนต่อนาที/℃-
|
เวลาการตกตะกอนเอาท์พุต
-มส)
|
การดำเนินงาน
ฉันถาม
-มก)
|
ปิดเครื่อง
ฉันถาม
-มก)
|
การดำเนินงาน
อุณหภูมิ
พิสัย (℃-
|
บรรจุุภัณฑ์
|
คุณสมบัติ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM5347-8 | 8 | 90K | 8 |
0 ~ โวลต์การอ้างอิง
|
ภายนอก
|
2.8~5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 ถึง +125
|
SOIC-16, TSSOP-16
|
8 แชนเนล, 8-Bit DAC พร้อมเอาท์พุต Operational Amplifier
|
| SGM5347-10 | 10 | 83ก | 8 |
0 ~ โวลต์การอ้างอิง
|
ภายนอก
|
2.8~5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 ถึง +125
|
SOIC-16, TSSOP-16
|
8 แชนเนล, DAC 10 บิตพร้อมแอมพลิฟายเออร์เอาต์พุต
|
| SGM5347-12 | 12 | 77ก | 8 |
0 ~ โวลต์การอ้างอิง
|
ภายนอก
|
2.8~5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 ถึง +125
|
SOIC-16, TSSOP-16
|
8 แชนเนล, DAC 12 บิตพร้อมแอมพลิฟายเออร์เอาต์พุต
|
| SGM5348-8 | 8 | 200K | 8 |
0 ~ โวลต์การอ้างอิง
|
ภายนอก
|
2.8~5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 ถึง +125
|
TSSOP-16
|
8 แชนเนล, 8-Bit DAC พร้อมเอาท์พุต Operational Amplifier
|
| SGM5348-10 | 10 | 200K | 8 |
0 ~ โวลต์การอ้างอิง
|
ภายนอก
|
2.8~5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 ถึง +125
|
TSSOP-16
|
8 แชนเนล, DAC 10 บิตพร้อมแอมพลิฟายเออร์เอาต์พุต
|
| SGM5348-12 | 12 | 140K | 8 |
0 ~ โวลต์การอ้างอิง
|
ภายนอก
|
2.8~5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 ถึง +125
|
TSSOP-16,TQFN-3×3-16L
|
8 แชนเนล, DAC 12 บิตพร้อมแอมพลิฟายเออร์เอาต์พุต
|
| SGM5349-16 | 16 | 140K | 8 |
0 ~ โวลต์การอ้างอิง
|
ภายนอก
|
2.7~5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 800 | 1 |
-40 ถึง +125
|
TSSOP-16,TQFN-4×4-16L
|
8 ช่อง, 16 บิต, อินเทอร์เฟซ SPI, DAC แรงดันไฟฟ้าขาออก
|
| SGM5351-16 | 16 | 140K | 1 |
0 ~ โวลต์การอ้างอิง
|
ภายนอก
|
2.7~5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 140 | 0.5 |
-40 ถึง +125
|
MSOP-8
|
16 บิต, ความผิดพลาดต่ำเป็นพิเศษ, DAC เอาท์พุตแรงดันไฟ
|
| SGM5352-16 | 16 | 140K | 4 |
0 ~ โวลต์การอ้างอิง
|
ภายนอก
|
2.7~5.5 | 6 | 0.5 | 1.5 | 0.01 | 2 | 10 | 450 | 0.45 |
-40 ถึง +125
|
WLCSP-1.64×1.62-16B,TSSOP-16
|
16 บิต 4 ช่องสัญญาณ DAC เอาท์พุตแรงดันไฟฟ้า
|
| SGM5353-16 | 16 | 700K | 1 |
0 ~ โวลต์การอ้างอิง- 1LSB
|
ภายนอก
|
2.7~5.5 | 0.15 | 0.3 | 0.015 | 0.0012 | 0.04 | 1.5 | 78 |
-40 ถึง +125
|
SOIC-8,TDFN-3×3-8L
|
16 บิต, อินพุตแบบอนุกรม, DAC แรงดันเอาต์พุต
|
|
| SGM5355-16 | 16 | 140K | 1 |
0 ~ โวลต์การอ้างอิง
|
ภายนอก
|
2.7~5.5 | 6 | 0.5 | 1.5 | 0.05 | 2 | 10 | 108 | 0.45 |
-40 ถึง +125
|
WLCSP-0.82×1.22-6B,MSOP-8
|
16 บิตฉัน2อินเทอร์เฟซ C, DAC แรงดันไฟฟ้าขาออก
|
| SGM71612R8 | 16 | 140K | 8 |
0 ~ โวลต์ซีซี
|
ภายใน/ภายนอก
|
2.7~5.5 | 1.8 | <1 | 0.7 | <0.4 | 1.5 | 5 | 800 | 0.45 |
-40 ถึง +125
|
TSSOP-16,TQFN-4×4-16BL,FOCSP-2.6×2.6-16B
|
8 ช่อง, 16 บิต, อินเทอร์เฟซ SPI, DAC แรงดันไฟฟ้าขาออก
|
วงจรรวม (IC) ทำหน้าที่เป็นรากฐานของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ โดยมีขนาดเล็ก ใช้พลังงานต่ำ ประสิทธิภาพสูง และความน่าเชื่อถือสูง มีการใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค การใช้งานทางอุตสาหกรรม การสื่อสาร อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ อุปกรณ์ทางการแพทย์ และระบบการบินและอวกาศ/การป้องกัน
Uchi Electronics นำเสนอโซลูชันการประมวลผลสัญญาณอนาล็อกและผสมประสิทธิภาพสูงสำหรับระบบอัตโนมัติทางอุตสาหกรรม พลังงานใหม่ ยานยนต์ การสื่อสาร คอมพิวเตอร์ เครื่องใช้ไฟฟ้า และอุปกรณ์ทางการแพทย์
โซลูชันนี้สาธิตการประยุกต์ใช้วงจรรวมในแล็ปท็อปและคอมพิวเตอร์เดสก์ท็อป หากต้องการความช่วยเหลือในการเลือกผลิตภัณฑ์ที่เหมาะสม โปรดติดต่อทีมสนับสนุนด้านเทคนิคของเรา
