วงจรบูรณาการที่สามารถเขียนโปรแกรมได้อย่างแม่นยํา
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan China |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | Completed |
| หมายเลขรุ่น: | เอสจีเอ็ม431 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000pcs |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | มาตรฐาน |
| เวลาการส่งมอบ: | 3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 5000pcs |
|
ข้อมูลรายละเอียด |
|||
| แรงดันแคโทด (1), VKA: | 40V | SOIC-8, θJA: | 126°C/วัตต์ |
|---|---|---|---|
| SOT-23, θJA: | 245°C/วัตต์ | SOT-23-5, θJA: | 210°C/วัตต์ |
| SOT-89-3, θJA: | 71°C/วัตต์ | SC70-6, θJA: | 210°C/วัตต์ |
| อุณหภูมิทางแยก: | +150 ℃ | ช่วงอุณหภูมิการจัดเก็บ: | -65℃ ถึง +150℃ |
| อุณหภูมิตะกั่ว (บัดกรี 10 วินาที): | +260 ℃ | เอช.บี.เอ็ม: | 4000V |
| CDM: | 1,000V | ||
รายละเอียดสินค้า
วงจรรวมอ้างอิงแบบตั้งโปรแกรมได้แม่นยำ IC

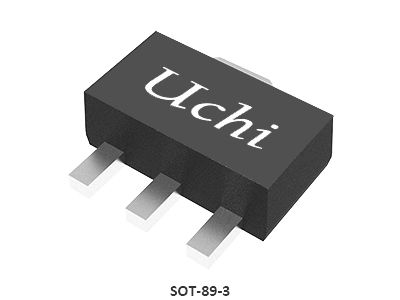

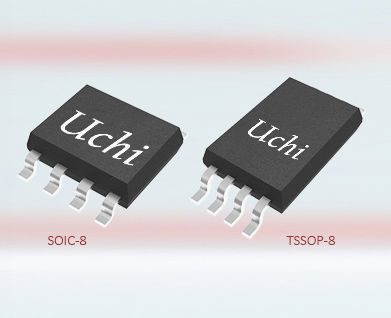

SGM431x เป็นวงจรอ้างอิงแรงดันไฟฟ้าแบบตั้งโปรแกรมได้แม่นยำที่สามารถใช้ได้ในหลายๆ แอปพลิเคชัน มันเป็นอุปกรณ์เอาต์พุตแบบปรับได้สามขั้วที่สามารถรักษาเสถียรภาพภายใต้โหลดแบบคาปาซิทีฟทั้งหมด มันต้องใช้ตัวต้านทานภายนอกสองตัวในการใช้งานเพื่อตั้งค่าแรงดันเอาต์พุตเป็นค่าใดๆ ระหว่าง VREF และ 36V ทุกรุ่นมีกระแสไฟทำงานสูงสุด 100mA SGM431x มีอิมพีแดนซ์ไดนามิกต่ำ, สัญญาณรบกวนต่ำ และสัมประสิทธิ์อุณหภูมิต่ำ เพื่อให้มั่นใจถึงแรงดันเอาต์พุตที่เสถียรในช่วงอุณหภูมิและการทำงานที่หลากหลาย ประสิทธิภาพสูงเหล่านี้ทำให้เหมาะสำหรับแอปพลิเคชันหลายประเภท เช่น ส่วนประกอบเสียงที่แม่นยำและแหล่งจ่ายไฟแบบสวิตชิ่งฟลายแบ็ค SGM431 มีให้เลือกในแพ็คเกจ Green SOIC-8, SOT-23, SOT-89-3, SOT-23-5 และ SC70-6 SGM431B มีให้เลือกในแพ็คเกจ Green SOIC-8, SOT-23, SOT-89-3 และ SOT-23-5
คุณสมบัติหลัก
● แรงดันเอาต์พุตที่ปรับได้: VREF ถึง 36V
● ความสามารถในการจมกระแส: 1mA ถึง 100mA
● ความคลาดเคลื่อนของแรงดันอ้างอิงที่ +25℃:
SGM431: 1% (เกรดมาตรฐาน)
SGM431B: 0.5% (เกรด B)
● อิมพีแดนซ์เอาต์พุต: 0.1Ω (TYP)
● การดริฟท์ของอุณหภูมิ: 5mV (TYP)
● เสถียรภาพสูงภายใต้โหลดแบบคาปาซิทีฟ
● สัญญาณรบกวนเอาต์พุตต่ำ
● ช่วงอุณหภูมิในการทำงาน -40℃ ถึง +125℃
● SGM431 มีให้เลือกในแพ็คเกจ Green SOIC-8, SOT-23, SOT-89-3, SOT-23-5 และ SC70-6
● SGM431B มีให้เลือกในแพ็คเกจ Green SOIC-8, SOT-23, SOT-89-3 และ SOT-23-5
แอปพลิเคชัน
อุปกรณ์พกพาที่ใช้แบตเตอรี่
การตรวจสอบแรงดันไฟฟ้า
แหล่งจ่ายไฟแบบสวิตชิ่งฟลายแบ็ค
เครื่องมือวัด
การทดสอบผลิตภัณฑ์
ส่วนประกอบเสียงที่แม่นยำ
การตรวจสอบแรงดันไฟฟ้า
แหล่งจ่ายไฟแบบสวิตชิ่งฟลายแบ็ค
เครื่องมือวัด
การทดสอบผลิตภัณฑ์
ส่วนประกอบเสียงที่แม่นยำ
แอปพลิเคชันทั่วไป
การกำหนดค่าพิน
การกำหนดค่าพิน
คู่มือการเลือกผลิตภัณฑ์
| หมายเลขชิ้นส่วน |
Vo
(V)
|
อ้างอิง แรงดันไฟฟ้า
|
ความแม่นยำเริ่มต้น
|
VO Ad
ต่ำสุด (V)
|
VO Adj
สูงสุด (V)
|
IZ สำหรับการควบคุม
ต่ำสุด (μA)
|
อุณหภูมิ
สัมประสิทธิ์
สูงสุด (ppm/℃)
|
การทำงาน
อุณหภูมิ
ช่วง (℃)
|
IOUT/IKA
สูงสุด (mA)
|
แพ็คเกจ
|
คุณสมบัติ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM431 | 2.5 | Adj | 0.5,1 | 2.5 | 36 | 400 | 60 |
-40 ถึง +125
|
100 |
SOIC-8,SOT-23,SOT-89-3,SOT-23-5,SC70-6
|
ตัวควบคุมชัตน์แบบแม่นยำที่ปรับได้
|
| SGM431VB | 1.24 | Adj | 0.5 | 1.24 | 18 | 65 |
-40 ถึง +125
|
70 |
SOT-23
|
ตัวควบคุมชัตน์แบบแม่นยำที่ปรับได้
|
|
| SGM432 | 2.5 | Adj | 0.5,1 | 2.5 | 36 | 400 | 60 |
-40 ถึง +125
|
100 |
SOT-89-3,SOT-23,SOT-23-5
|
ตัวควบคุมชัตน์แบบแม่นยำที่ปรับได้
|
| SGM4025 | 1.25,2.048 |
คงที่
|
0.1 | 230† | 30 |
-40 ถึง +125
|
10 |
UTQFN-1.5×1.5-8L
|
30ppm/℃, 230μA, การอ้างอิงแรงดันไฟฟ้า CMOS
|
||
| SGM4027 | 2.048,2.5 |
คงที่
|
0.1 | 245† | 35 |
-40 ถึง +125
|
10 |
SOT-23
|
35ppm/℃, 245μA, การอ้างอิงแรงดันไฟฟ้า CMOS
|
||
| SGM4029 | 2.5,3.0,4.096 |
คงที่
|
0.1 | 1450† | 10 |
-40 ถึง +125
|
10 |
SOIC-8
|
สัญญาณรบกวนต่ำ, การดริฟท์ต่ำ, การอ้างอิงแรงดันไฟฟ้าที่แม่นยำ
|
||
| SGM4040B |
2.5 |
คงที่
|
0.2 | 48 |
20†
|
-40 ถึง +125
|
15† |
SOT-23
|
Micro-Power, การอ้างอิงแรงดันไฟฟ้าแบบชัตน์ที่แม่นยำ
|
||
| SGM4051C | 1.2,Adj |
คงที่,Adj
|
0.5 | 1.206 | 10 | 45 | 20† |
-40 ถึง +125
|
12† |
SC70-5,SOT-23
|
Micro-Power, การอ้างอิงแรงดันไฟฟ้าแบบชัตน์ที่แม่นยำ
|
หมายเหตุ: † ค่าทั่วไป @ 25℃
วงจรรวม (ICs) ทำหน้าที่เป็นรากฐานของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ โดยมีขนาดเล็ก ใช้พลังงานต่ำ ประสิทธิภาพสูง และความน่าเชื่อถือสูง พวกเขาถูกนำมาใช้อย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค แอปพลิเคชันอุตสาหกรรม การสื่อสาร ยานยนต์อิเล็กทรอนิกส์ อุปกรณ์ทางการแพทย์ และระบบการบินและอวกาศ/การป้องกันประเทศ
Uchi Electronics นำเสนอโซลูชันการประมวลผลสัญญาณแบบอะนาล็อกและแบบผสมผสานประสิทธิภาพสูงสำหรับการทำงานอัตโนมัติทางอุตสาหกรรม พลังงานใหม่ ยานยนต์ การสื่อสาร การคำนวณ อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค และแอปพลิเคชันอุปกรณ์ทางการแพทย์
โซลูชันนี้แสดงให้เห็นถึงการประยุกต์ใช้วงจรรวมในบอร์ดจ่ายไฟ RF ของสถานีฐาน หากต้องการความช่วยเหลือในการเลือกผลิตภัณฑ์ที่เหมาะสม โปรดติดต่อทีมสนับสนุนด้านเทคนิคของเรา
