เมทริกซ์สวิตช์วิดีโอ 12 อินพุต 9 เอาต์พุต พร้อมไดรเวอร์เอาต์พุต, แคลมป์อินพุต, และวงจรไบอัสวงจรรวม IC
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan China |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | Completed |
| หมายเลขรุ่น: | SGM6501 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000pcs |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | มาตรฐาน |
| เวลาการส่งมอบ: | 3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 5000pcs |
|
ข้อมูลรายละเอียด |
|||
| ช่วงแรงดันไฟฟ้า (DC): | -0.3V ถึง 6V | ช่วงแรงดันไฟฟ้าขาเข้า/ขาออกแบบอะนาล็อกและดิจิตอล: | -0.3V ถึง VCC + 0.3V |
|---|---|---|---|
| กระแสไฟขาออกต่อช่อง: | 40mA (สูงสุด) | อุณหภูมิทางแยก: | +150 ℃ |
| ช่วงอุณหภูมิการจัดเก็บ: | -65℃ ถึง +150℃ | อุณหภูมิตะกั่ว (บัดกรี 10 วินาที): | +260 ℃ |
| HBM (SSOP-28): | 8000V | HBM (TSSOP-28): | 7000V |
| CDM: | 2000V | มม.: | 400V |
| เน้น: | ไอซีเมทริกซ์สวิตช์วิดีโอ 12 อินพุต,สวิตช์วิดีโอ 9 เอาต์พุตพร้อมไดรเวอร์,วงจรรวมพร้อมวงจรไบอัส |
||
รายละเอียดสินค้า
12-input, 9-output Video Switch Matrix พร้อม Driver Output, Input Clamp, และ Bias Circuitry IC วงจรบูรณาการ
SGM6501 เป็นเมทริกซ์สวิตช์วีดีโอที่มีช่องทางเข้า 12 และช่องทางออก 9 อาร์คิเทคชันทําให้การเข้าใด ๆ ของ 12 สามารถนําไปสู่การออกใด ๆ ของ 9และมันสนับสนุนการเข้าหนึ่งเข้าหนึ่งออก หรือการเข้าหนึ่งเข้าหลายออกแผนที่การสานทางถูกตั้งค่าโดยอินเตอร์เฟซลําดับ I2C ที่สอดคล้อง. SGM6501 มีฟังก์ชัน clamp input และ biascircuitry, clamp input หรือโหมด bias สามารถเลือกผ่านอินเตอร์เฟส I2C.คลัมป์อินเทกรีต มีการสนับสนุนโดยแต่ละข้อมูล.ฟังก์ชันคือการตั้ง synclevel ผลิตวิดีโอที่ประมาณ 600mV หากสัญญาณ sync (Chroma,Pb,Pr) ไม่อยู่ ทางเข้าจะเสี่ยงโดยประมาณ 1.3V ซึ่งเป็นศูนย์กลางของช่วงแรงดันทางเข้าSGM6501 มีให้เลือกในพัสดุสีเขียว SSOP-28 และ TSSOP-28มันทํางานในช่วงอุณหภูมิแวดล้อม -40 °C ถึง +85 °C
ลักษณะสําคัญ
● ระยะ ความ กระชับ กระชับ กระชับ กระชับ กระชับ กระชับ กระชับ กระชับ
● แมทริกซ์สวิทช์จุดข้าม 12 × 9
● รองรับวีดีโอความละเอียดมาตรฐาน (SD), ProgressiveScan (PS) และความละเอียดสูง (HD)
● -3dB ความกว้างแบนด์: 84MHz
● เสียงข้ามเสียงต่ํา: -74dB ที่ 1MHz
● ตัวเลือกการเพิ่มเสียงที่สามารถวางโปรแกรมได้:6dB, 7dB, 8dB หรือ 9dB
● วงจรสัดส่วนทางเข้าและฟังก์ชันคลัมป์ทางเข้า
● รองรับอินเตอร์เฟซลําดับ I2C
● ไดรเวอร์ผลิต 75Ω ที่มีภาระคู่
● การเข้าและการออกที่เชื่อมต่อด้วย AC หรือ DC

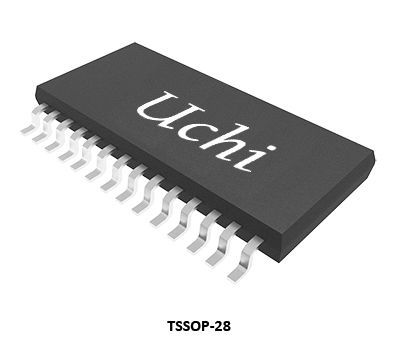

● มีให้เลือกในพัสดุสีเขียว SSOP-28 และ TSSOP-28
การใช้งาน
ความปลอดภัยและการเฝ้าระวัง
ทีวีและ HDTV
ระบบบันเทิงรถยนต์
ศูนย์สื่อ
การส่งวีดีโอ
เครื่องตั้งเสียงสายเคเบิลและดาวเทียม
ทีวีและ HDTV
ระบบบันเทิงรถยนต์
ศูนย์สื่อ
การส่งวีดีโอ
เครื่องตั้งเสียงสายเคเบิลและดาวเทียม
การตั้งค่า Pin & คําอธิบาย Pin
คู่มือการเลือกสินค้า
| เลขส่วน | ประเภท |
Vcc
(V)
|
ความกว้างแบนด์วิธ
@-3dB
(MHz)
|
การควบคุม
อินเตอร์เฟซ
|
RON
(Ω)
|
RON
ความเรียบ
(Ω)
|
CON
(pF)
|
COFF
CS/CD
(pF)
|
การสื่อสาร
แบบ
(dB)
|
การฉีดไฟ
แบบ
(pC)
|
แพ็คเกจ
|
ลักษณะ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12 × 9 | 3.1 ~ 55 | 84 |
ฉัน2C |
- 74 |
SSOP-28 TSSOP-28
|
12x9 ปรับความหนาแน่น
|
|||||
| SGM6502 | 8×6 | 3.1 ~ 55 | 88 |
ฉัน2C |
- 77 |
TSSOP-24
|
8×6 ปรับความหนาแน่น
|
|||||
| SGM6503 | 1.8~55 | 400 |
I/O |
3.5/0.45 | 12/185 | - 80 | 3*80 |
TQFN-3 × 3-20L
|
การสลับ SIM I/F
|
|||
| SGM6504 | (2:2) × 4 | 1.8~55 | 400 | I/O | 12 | 3.5 | 12 | - 80 | 2.5 |
TQFN-3 × 3-20L
|
4-2:2, Passive Swap (การแลกเปลี่ยนแบบปาสิฟ)
|
|
| SGM6505 | (1:2) × 6 | 2 ~ 5 | 450 | I/O | 8.5 | 4.5 | 15 | 4/9 | -55 | 1.2 |

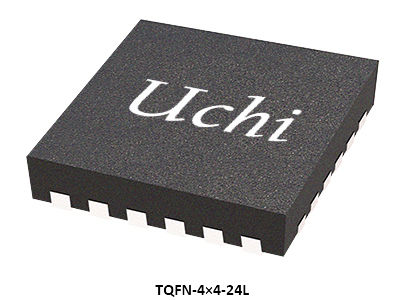

TSSOP-24,TQFN-4×4-24L
|
หกช่อง 1:2 มัลลิเพล็กเซอร์
|
| SGM6510 | 16×4 | 2.7~55 | 120 | ฉัน2C | 30 | 8 | 40 | -110 | 7 |
TSSOP-28,TQFN-4 ×4-28L
|
16×4, ป้า
|
|
| SGM6511 | 16×8 | 2.7~55 | 120 | ฉัน2C | 30 | 8 | 50 | -110 | 7 |
TQFN-5×5-32L,LQFP-7×7-32L
|
16×8, ป้า
|
|
| SGM6512 | 1:16 | 3.3~132 | 80 | I/O | 24 | 12 | 75 | 8/70 | - 70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
1:16, มัลติเพล็กเซอร์
|
| SGM6513 | (1:8) × 2 | 3.3~132 | 135 | I/O | 24 | 12 | 50 | 8/36 | - 70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
ดับเบอร์ 1:8, มัลติเพล็กเซอร์
|
| SGM6514 | 16×8 | 2.7~55 | 250 | ฉัน2C | 30 | 8 | 50 | -110 | 7 |
LQFP-7 ×7-32L
|
ความเร็วสูง 16x82C อินเตอร์เฟซ
|
|
| SGM6515 | 1:8 | 3.3~132 | 80 | I/O | 24 | 12 | 75 | 8/70 | - 70 | 25 |
TSSOP-16
|
1:8, มัลติเพล็กเซอร์
|
| SGM6516 | 16×8 | 4.5~132 | 45 | I/O | 40 | 65 | 25 | -47 |
LQFP-10 × 10-44L
|
16×8, ป้า
|
||
| SGM65231 | SPST × 8 | 2.3~36 | 500 | I/O | 4.5 | 17.2 | 13.5 |
TQFN-4.5×3.5-20L,TSSOP-20
|
SPST 8 บิต สวิตช์บัสความดันต่ํา ความกว้างแบนด์วิทสูง
|
|||
| SGM65232 | (1:2) × 32 | 3.3 ~ 5 | 100 | I/O | 11 | 26 | 13 | - 60 |
LQFP-14 × 14-100L
|
ความเร็วสูง, 32 บิต 2: 1 บัส Multiplexer
|
||
| SGM6533 | (1:3) × 3 | 2.5~55 | 350 | I/O | 7 | - 60 |
TQFN-3×3-20L,TSSOP-20
|
ความเร็วสูง 3-1:3 มัลลิเพล็กเซอร์
|
||||
| SGM7220 | ประเภท C | 2.7 ~ 5 | I/Oฉัน2C |
UTQFN-1.6×1.6-12L
|
การตั้งค่า USB ประเภท C, ช่องทางตรรกะและการควบคุมพอร์ต
|
|||||||
| SGM7232 | (1:3) × 2 | 2.7~43 | 380/400 | I/O | 4/9 | 18 | 7 | - 90 |
UTQFN-2.2×1.4-12L
|
ความเร็วสูง 2-1:3 มัลลิเพล็กเซอร์
|
||
| SGM7300A/B | 2:1 | 3.0~36 | 9000/12000 | I/O | 5 | 1.5 |
TLGA-2.5 × 4.5-20L
|
3.3V, Differential 2-Channel, 2:1 Multiplexer/Demultiplexer Switches เครื่องสวิทช์
|
วงจรบูรณาการ (ICs) เป็นพื้นฐานของอิเล็กทรอนิกส์ที่ทันสมัย โดยมีขนาดเล็ก การใช้พลังงานที่ต่ํา การทํางานที่แข็งแกร่ง และความน่าเชื่อถือสูงพวกเขาถูกใช้อย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค, การประยุกต์ใช้ในอุตสาหกรรม, การสื่อสาร, อิเล็กทรอนิกส์รถยนต์, อุปกรณ์การแพทย์, และระบบอากาศและการป้องกัน
อูชิ อิเล็กทรอนิกส์ จําหน่ายคําตอบในการประมวลผลสัญญาณแบบอานาล็อกและผสมประสิทธิภาพสูง สําหรับอุตสาหกรรมอัตโนมัติ พลังงานใหม่ รถยนต์ การสื่อสาร คอมพิวเตอร์อิเล็กทรอนิกส์ผู้บริโภคและอุปกรณ์การแพทย์.
โปรดติดต่อทีมงานสนับสนุนทางเทคนิคของเราเพื่อการช่วยเหลือในการเลือกสินค้าที่ถูกต้อง
