ไอซีลอจิก 1 บิต แปลงระดับแรงดันไฟฟ้าแบบสองทิศทาง พร้อมระบบตรวจจับทิศทางอัตโนมัติ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan China |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | Completed |
| หมายเลขรุ่น: | เอสจีเอ็ม4554 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000pcs |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | มาตรฐาน |
| เวลาการส่งมอบ: | 3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 5000pcs |
|
ข้อมูลรายละเอียด |
|||
| การจ่ายแรงดัน VCCA, VCCBRange: | -0.3V ถึง 6V | ช่วงแรงดันไฟฟ้าอินพุต, VI(1): | -0.3V ถึง 6V |
|---|---|---|---|
| กระแสแคลมป์อินพุต, IIK (VI < 0): | -50mA | กระแสแคลมป์เอาท์พุต, IOK (VO < 0): | -50mA |
| กระแสไฟขาออกต่อเนื่อง, IO: | ±50mA | อุณหภูมิทางแยก: | +150 ℃ |
| ช่วงอุณหภูมิการจัดเก็บ: | -65℃ ถึง +150℃ | อุณหภูมิตะกั่ว (บัดกรี 10 วินาที): | +260 ℃ |
| เอช.บี.เอ็ม: | 4000V | มม.: | 400V |
| เน้น: | ตัวแปลงระดับแรงดันไฟฟ้าแบบสองทิศทาง 1 บิต,ไอซีลอจิกตรวจจับทิศทางอัตโนมัติ,ตัวแปลงแรงดันไฟฟ้า MOSFET กำลังสูง |
||
รายละเอียดสินค้า
Logic ICs ตัวแปลระดับแรงดันไฟฟ้าแบบสองทิศทาง 1 บิตพร้อมการตรวจจับทิศทางอัตโนมัติ
SGM4554 คือเครื่องแปลระดับแรงดันไฟฟ้าแบบสองทิศทาง 1 บิต แบบไม่กลับด้าน ซึ่งมีสายจ่ายไฟที่กำหนดค่าได้อิสระสองสาย พอร์ต A และ B ติดตามการจัดหา VCCA และอุปทาน VCCB ตามลำดับ ช่วงแรงดันไฟฟ้าอุปทานคือ 1.2V ถึง 5.0V สำหรับพอร์ต A และ 1.65V ถึง 5.5V สำหรับพอร์ต B อุปกรณ์นี้มีฟังก์ชันการแปลแบบสองทิศทางระหว่างโหนดแรงดันไฟฟ้าที่แตกต่างกัน (รวมถึง 1.2V, 1.5V, 1.8V, 2.5V, 3.3V และ 5V) SGM4554 มีฟังก์ชันเปิดใช้งานเอาต์พุต (OE) ซึ่งควบคุมสถานะเอาต์พุต เมื่อ OE ต่ำ เอาต์พุตทั้งหมดจะเข้าสู่สถานะความต้านทานสูง OE ควรเชื่อมต่อกับ GND ผ่านตัวต้านทานแบบดึงลง และค่าตัวต้านทานขั้นต่ำจะขึ้นอยู่กับความสามารถของแหล่งจ่ายกระแสไฟของไดรเวอร์ SGM4554 มีอยู่ในแพ็คเกจ Green UTDFN-1.45×1-6Land SC70-6 ทำงานในช่วงอุณหภูมิแวดล้อมตั้งแต่ -40°C ถึง +85°C
คุณสมบัติที่สำคัญ
● ช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟ (VCCA ≤ VCCB)
พอร์ต A: 1.2V ถึง 5.0V
พอร์ต B: 1.65V ถึง 5.5V
● รองรับการแยก VCCA หรือ VCCB
เมื่อ VCCA หรือ VCCB ต่ำ อุปกรณ์จะเข้าสู่โหมดปิดเครื่อง
● วงจรอินพุต OE อ้างอิงถึง VCCA
● รองรับฟังก์ชันปิดเครื่องบางส่วน
● รองรับเอาต์พุตแบบ Push-Pull
● การใช้พลังงานต่ำ
● -40°C ถึง +85°C ช่วงอุณหภูมิในการทำงาน

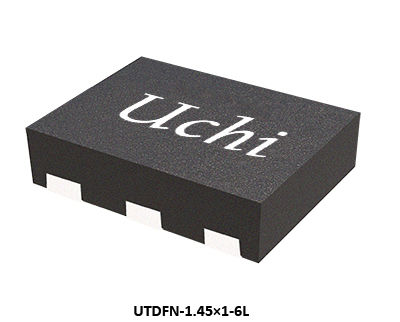

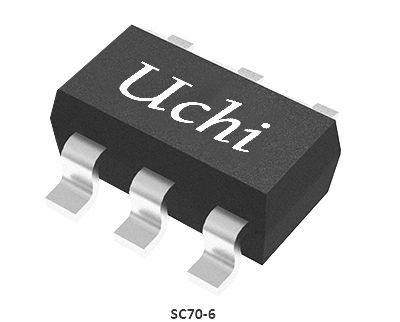

● มีจำหน่ายในสีเขียว UTDFN-1.45×1-6L และ SC70-6Packages
การใช้งาน
เครื่องรับ/ส่งสัญญาณแบบอะซิงโครนัสสากล
I/O วัตถุประสงค์ทั่วไป (GPIO)
I/O วัตถุประสงค์ทั่วไป (GPIO)
การใช้งานทั่วไป
การกำหนดค่าพิน
เข็มหมุดคำอธิบาย
คู่มือการเลือกผลิตภัณฑ์
|
นักแปล
ต่อ
บรรจุุภัณฑ์
|
หมายเลขชิ้นส่วน |
ข้อมูล
ประเมิน
(เมกะบิตต่อวินาที)
|
วีซีซี
(วี)
|
ว.ล
พิสัย
(วี)
|
วีซีเอ
พิสัย
(วี)
|
วีซีบี
พิสัย
(วี)
|
แบบสองทิศทาง
|
วีซีซี
ปิดเครื่อง
สถานะ I/O
|
ปิดระบบไอซีซี
สูงสุด
(ไมโครเอ)
|
ตรรกะ
เอาท์พุต
|
บรรจุุภัณฑ์
|
คุณสมบัติ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | เอสจีเอ็ม4554 | 100 | 1.2~5.0 | 1.65~5.5 | ใช่ | ไฮ-ซี | 10 | ผลัก-ดึง |
SC70-6,UTDFN-1.45×1-6L
|
ตัวเปลี่ยนระดับ GPIO
|
||
| 1 | เอสจีเอ็ม4555 | 2.7~5.5 | 1.4~5.5 | ใช่ | ต่ำ |
TQFN-2×2-12L,TQFN-3×3-16L
|
อินเตอร์เฟซการ์ด
|
|||||
| 2 | เอสจีเอ็ม4556 | 100 | 1.2~5.0 | 1.65~5.5 | ใช่ | ไฮ-ซี | 10 | Push-Pul |
SOT-23-8,XTDFN-1.4×1-8L
|
ตัวเปลี่ยนระดับ GPIO
|
||
| 2 | เอสจีเอ็ม4558 | 2.7~5.5 | 1.4~5.5 | ใช่ | ต่ำ | 2 |
XTDFN-1.35×1-8L
|
อินเทอร์เฟซของซิม/สมาร์ทการ์ด
|
||||
| 1 | SGM4560 | 3.3~5.5 | 1.6~5.5 | ใช่ | ต่ำ | 8 |
TSSOP-14
|
อินเตอร์เฟซการ์ด CA
|
||||
| 1 | เอสจีเอ็ม4561 | 5.0~5.5 | 1.6~5.5 | ใช่ | ต่ำ |
MSOP-10
|
อินเตอร์เฟซ HDMI
|
|||||
| 4 | SGM4563 | 100 | 1.2~5.5 | 1.65~5.5 | เลขที่ | ไฮ-ซี | 5 | Push-Pul |
SOIC-14,UTQFN-1.8×1.8-12L
|
บัส SPI หรืออินเทอร์เฟซ UART
|
||
| 4 | เอสจีเอ็ม4564 | 100 | 1.2~5.5 | 1.65~5.5 | ใช่ | ไฮ-ซี | 12/9 | Push-Pul |
SOIC-14,UTQFN-1.8×1.8-12L,TQFN-2×2-12L
|
ตัวเปลี่ยนระดับ GPIO
|
||
| 1 | เอสจีเอ็ม4565 | 1.08~1.98 | 1.62~3.6 | ใช่ | ต่ำ | เปิด-ระบายน้ำ |
UTQFN-1.8×1.4-10L,WLCSP-1.06×1.06-9B
|
นักแปลระดับอินเทอร์เฟซซิมการ์ด
|
||||
| 6 | เอสจีเอ็ม4566 | 100 | 1.2~5.5 | 1.65~5.5 | ใช่ | ไฮ-ซี | 12/9 | Push-Pul |
TSSOP-16,TQFN-2.6×1.8-16L
|
ตัวเปลี่ยนระดับ GPIO
|
||
| 8 | เอสจีเอ็ม4568 | 100 | 1.2~5.5 | 1.65~5.5 | ใช่ | ไฮ-ซี | 12/9 | Push-Pul |
TSSOP-20,TQFN-3×3-20L
|
ตัวเปลี่ยนระดับ GPIO
|
||
| 4 | SGM4570Q | 24/2 | 1.65~3.6 | 2.3~5.5 | ใช่ | ไฮ-ซี | เปิด-ระบาย/กด-ดึง |
TSSOP-14
|
ยานยนต์ เครื่องรับส่งสัญญาณการแปลแบบ Open-Drain และ Dual-Supply
|
|||
| 4 | SGM4573 | 24/2 | 1.65~3.6 | 2.3~5.5 | ใช่ | ไฮ-ซี | เปิด-ระบาย/กด-ดึง |
TSSOP-14,TQFN-3.5×3.5-14AL
|
Open-Drain, เครื่องรับส่งสัญญาณการแปลแบบ Dual-Supply
|
|||
| 4 | SGM4574 | 24/2 | 1.65~5.5 | 2.3~5.5 | ใช่ | ไฮ-ซี | เปิด-ระบาย/กด-ดึง |
SOIC-14,UTQFN-1.8×1.8-12L,TQFN-2×2-12,TQFN-3.5×3.5-14AL
|
ตัวเปลี่ยนระดับ GPIO
|
|||
| 6 | SGM4576 | 24/2 | 1.65~5.5 | 2.3~5.5 | ใช่ | ไฮ-ซี | เปิด-ระบาย/กด-ดึง |
TQFN-2.6×1.8-16L
|
ตัวเปลี่ยนระดับ GPIO
|
|||
| 8 | เอสจีเอ็ม4578 | 24/2 | 1.65~5.5 | 2.3~5.5 | ใช่ | ไฮ-ซี | เปิด-ระบาย/กด-ดึง |
TSSOP-20,TQFN-3×3-20L
|
ตัวเปลี่ยนระดับ GPIO
|
|||
| 15 | SGM4590 | 2.5~5.5 | เลขที่ |
TQFN-4×4-32L
|
แผง GOA 15-Channel Level Shifter
|
|||||||
| 4 | SGM4T245 | 1.2~5.0 | 1.2~5.0 | ใช่ | ไฮ-ซี | Push-Pul |
TSSOP-16,TQFN-2.6×1.8-16L
|
เครื่องรับส่งสัญญาณการแปลแบบ Dual-Supply 4 บิต
|
||||
| 8 | SGM8T245 | 1.2~5.0 | 1.2~5.0 | ใช่ | ไฮ-ซี | Push-Pul |
TSSOP-24,TQFN-5.5×3.5-24L
|
เครื่องรับส่งสัญญาณการแปลแบบ Dual-Supply 8 บิต
|
||||
| 8 | SGM8T245S | 1.2~5.5 | 1.2~5.5 | ใช่ | ไฮ-ซี | Push-Pul |
TSSOP-24,TQFN-5.5×3.5-24L
|
เครื่องรับส่งสัญญาณบัสแบบ Dual-Supply 8 บิต
|
วงจรรวม (IC) ทำหน้าที่เป็นรากฐานของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ โดยมีขนาดเล็ก ใช้พลังงานต่ำ ประสิทธิภาพสูง และความน่าเชื่อถือสูง มีการใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค การใช้งานทางอุตสาหกรรม การสื่อสาร อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ อุปกรณ์ทางการแพทย์ และระบบการบินและอวกาศ/การป้องกัน
Uchi Electronics นำเสนอโซลูชันการประมวลผลสัญญาณอนาล็อกและผสมประสิทธิภาพสูงสำหรับระบบอัตโนมัติทางอุตสาหกรรม พลังงานใหม่ ยานยนต์ การสื่อสาร คอมพิวเตอร์ เครื่องใช้ไฟฟ้า และอุปกรณ์ทางการแพทย์
โซลูชันนี้สาธิตการใช้งานวงจรรวมของโมดูลเอาต์พุตดิจิทัล หากต้องการความช่วยเหลือในการเลือกผลิตภัณฑ์ที่เหมาะสม โปรดติดต่อทีมสนับสนุนด้านเทคนิคของเรา
