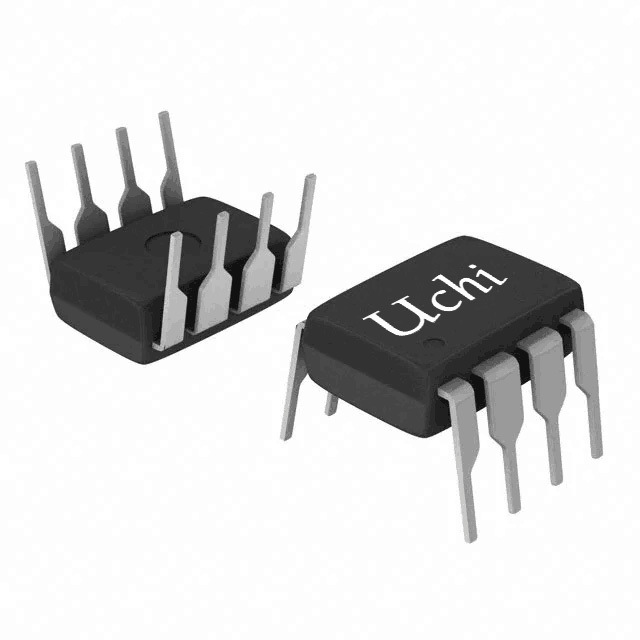

รีเซ็ต ICs วงจรควบคุมไมโครโปรเซสเซอร์ราคาประหยัด
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan China |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | Completed |
| หมายเลขรุ่น: | เอสจีเอ็ม708 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000pcs |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | มาตรฐาน |
| เวลาการส่งมอบ: | 3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 5000pcs |
|
ข้อมูลรายละเอียด |
|||
| แรงดันเทอร์มินัล (เทียบกับ GND) VCC: | -0.3V ถึง 6.0V | อินพุตอื่นๆ ทั้งหมด: | -0.3V ถึง (VCC + 0.3V) |
|---|---|---|---|
| กระแสไฟเข้า, VCC: | 20ma | จีเอ็นดี: | 20ma |
| กระแสไฟขาออก (เอาต์พุตทั้งหมด): | 20ma | ช่วงอุณหภูมิการทำงาน: | -40 ถึง +85 ℃ |
| อุณหภูมิทางแยก: | +150 ℃ | ช่วงอุณหภูมิการจัดเก็บ: | -65 ถึง +150℃ |
| อุณหภูมิตะกั่ว (บัดกรี 10 วินาที): | +260 ℃ | เอช.บี.เอ็ม: | 4000V |
| มม.: | 300V | ||
| เน้น: | ICs รีเซ็ตราคาประหยัด,วงจรควบคุมไมโครโปรเซสเซอร์,MOSFET กำลังสูงพร้อมการรับประกัน |
||
รายละเอียดสินค้า
กําหนดใหม่ ICs ราคาต่ํา, วงจรการตรวจสอบไมโครโปรเซสเซอร์
SGM708 เป็นอุปกรณ์ติดตามไมโครโปรเซสเซอร์ที่บูรณาการการออกแบบการบูรณาการนี้มีข้อดีในการปรับปรุงความมั่นคงและความแม่นยําของระบบ. SGM708 สามารถรีเซ็ตได้ในสภาพไฟฟ้านิดลง หรือแม้แต่สภาพการลดความดันไฟฟ้าและยังมีฟังก์ชันรีเซ็ตด้วยมือในระดับต่ํา.SGM708 มีตัวตรวจจับขั้นต่ํา 1.25 วอลต์ เมื่ออุปทานพลังงานล้มเหลว, แบตเตอรี่กําลังต่ํา,หรืออุปทานพลังงานเพิ่มเติมจําเป็นต้องติดตาม, ตัวตรวจสอบนี้สามารถช่วยได้SGM708 มีให้เลือกในพัสดุสีเขียว SOIC-8. ใช้งานในช่วงอุณหภูมิแวดล้อม -40°C ถึง +85°C
ลักษณะสําคัญ
● เครื่อง ติด วอลเตจ การ เติม เติม
4.65V สําหรับ SGM708-L
4.40 วอลต์สําหรับ SGM708-M
4.0V สําหรับ SGM708-J
3.08V สําหรับ SGM708-T
2.93V สําหรับ SGM708-S
2.63V สําหรับ SGM708-R
● การออกแบบการรีเซ็ตแบบสองแบบ
● รับประกันการรีเซ็ท ใช้ได้ที่ VCC = 1V
● เปลี่ยนความกว้าง Pulse: 200ms (TYP)
● TTL/CMOS-Compatible ที่ถูกตัด
● การใส่ข้อมูลด้วยมือ
● เครื่องตรวจจับขั้นต่ํา 1.25 วอลต์สําหรับเตือนการขาดไฟฟ้าหรือแบตเตอรี่ที่ต่ํา
● ระยะอุณหภูมิการทํางาน -40°C ถึง +85°C
● มีในพัสดุสีเขียว SOIC-8
การใช้งาน
ระบบไมโครเปรซเซอร์
คอมพิวเตอร์
อุปกรณ์รถยนต์
ผู้ควบคุม
อุปกรณ์ฉลาด
การติดตามพลังงานสําคัญ μP
คอมพิวเตอร์
อุปกรณ์รถยนต์
ผู้ควบคุม
อุปกรณ์ฉลาด
การติดตามพลังงานสําคัญ μP
การใช้งานทั่วไป
การตั้งค่า Pin
คําอธิบาย Pin
คู่มือการเลือกสินค้า
การตั้งค่า Pin
คําอธิบาย Pin
คู่มือการเลือกสินค้า
| เลขส่วน |
จําหน่าย
ปัจจุบัน
(μA)
|
คู่มือ
กําหนดใหม่
|
VCC(V) |
กําหนดใหม่
ขั้นต่ํา
(V)
|
VCC ให้รีเซ็ต
การล่าช้า
(μs)
|
กําหนดการใหม่
ระยะเวลาหยุด
(ms)
|
เปลี่ยน Output
|
แพคเกจ
|
ลักษณะ |
|---|---|---|---|---|---|---|---|---|---|
| SGM708 | 20 | ใช่ | 1.0~55 | 4.65,4.4,4.0,3.08,2.93,2.63 | 200 |
การทํางานต่ํา/สูง (Push-Pull)
|
SOIC-8
|
6 ขั้นต่ําที่สามารถเลือกได้ การเข้าแบบรีเซ็ทด้วยมือที่ถอยถอย และการออกแบบรีเซ็ทแบบสองแบบ
|
|
| SGM800 | 3 | ไม่ | 1.0~55 | 2.93,2.63,2.32,1.63 | 80 |
สามารถเขียนโปรแกรมได้
|
ขนาดต่ํา (เปิด)
|
SOT-23-5
|
โปรแกรมการรีเซ็ทไทมออท ปัจจุบันเฉยๆต่ํา
|
| SGM802 | 3 | ไม่ | 1.0~55 | 2.93,2.63,2.32,1.63 | 80 |
สามารถเขียนโปรแกรมได้
|
การทํางานสูง (Push-Pull)
|
SC70-4 (R),SOT-143
|
โปรแกรมการรีเซ็ทไทมออท ปัจจุบันเฉยๆต่ํา แพ็คเกจขนาดเล็ก
|
| SGM803 | 13 | ไม่ | 1.0~55 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 |
ขนาดต่ํา (เปิด)
|
SOT-23-3,SOT-23
|
8 ขั้นต่ําที่สามารถเลือกได้ แรงไฟฟ้าต่ํา
|
| SGM803B | 0.3 | ไม่ | 1.0~55 | 4.38,4.00,3.08,2.93,2.63 | 110 | 240 |
ขนาดต่ํา (เปิด)
|
SOT-23-3,SOT-23
|
5 ขั้นต่ําที่สามารถเลือกได้ พลังงานต่ํา
|
| SGM804 | 3 | ไม่ | 1.0~55 | 2.93,2.63,2.32,1.63 | 80 |
สามารถเขียนโปรแกรมได้
|
การทํางานสูง (Push-Pull)
|
SOT-23-5
|
โปรแกรมการรีเซ็ทไทมออท ปัจจุบันเฉยๆต่ํา |
| SGM809 | 13 | ไม่ | 1.0~55 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 | การทํางานสูง (Push-Pull) | SOT-23-3,SOT-23 |
8 ขั้นต่ําที่สามารถเลือกได้ แรงไฟฟ้าต่ํา
|
| SGM809B | 0.3 | ไม่ | 1.0~55 | 4.38,4.00,3.08,2.93,2.63 | 110 | 240 | การทํางานสูง (Push-Pull) | SOT-23-3,SOT-23 |
5 ขั้นต่ําที่สามารถเลือกได้ พลังงานต่ํา
|
| SGM810 | 13 | ไม่ | 1.0~55 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 | การทํางานสูง (Push-Pull) | SOT-23-3,SOT-23 |
8 ขั้นต่ําที่สามารถเลือกได้ แรงไฟฟ้าต่ํา
|
| SGM810B | 0.3 | ไม่ | 1.0~55 | 4.38,4.00,3.08,2.93,2.63 | 110 | 240 | การทํางานสูง (Push-Pull) | SOT-23-3,SOT-23 |
5 ขั้นต่ําที่สามารถเลือกได้ พลังงานต่ํา
|
| SGM811 | 13 | ใช่ | 1.0~55 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 | การทํางานสูง (Push-Pull) | SOT-143-3,SOT-23-5 |
8 ขั้นต่ําที่สามารถเลือกได้ แรงไฟฟ้าต่ํา
|
| SGM811B | 0.5 | ใช่ | 1.0~55 | 3.08,2.93,2.63 | 84 | 200 | การทํางานสูง (Push-Pull) | SOT-143 |
3 ขั้นต่ําที่สามารถเลือกได้, การใส่ไฟฟ้าแบบรีเซ็ทด้วยมือ, พลังงานต่ํา
|
| SGM811C | 0.6,0.7 | ใช่ | 1.0~55 | 4.43,4.05,3.09,2.93,2.63,2.33 | 100 | 200 | การทํางานสูง (Push-Pull) | SOT-143 |
6 ขั้นต่ําที่สามารถเลือกได้, การใส่ข้อมูลการตั้งค่าใหม่ด้วยมือ, พลังงานต่ํา
|
| SGM812 | 13 | ใช่ | 1.0~55 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32 | 20 | 240 | การทํางานสูง (Push-Pull) | SOT-143-3,SOT-23-5 |
7 ขั้นต่ําที่สามารถเลือกได้ พลังงานต่ํา
|
| SGM812B | 0.5 | ใช่ | 1.0~55 | 3.08,2.93,2.63 | 84 | 200 | การทํางานสูง (Push-Pull) | SOT-143 |
3 ขั้นต่ําที่สามารถเลือกได้, การใส่ไฟฟ้าแบบรีเซ็ทด้วยมือ, พลังงานต่ํา
|
| SGM814 | 1.6 | ใช่ | 1.0~50 | 1.2,1.5,2.0,3.3 | 50 | 140 | ขนาดต่ํา (เปิด) | SOT-23-6 |
4 ขั้นต่ําที่สามารถเลือกได้, ป้องกัน, การเข้าแบบรีเซ็ตด้วยมือ, พลังงานต่ํา
|
| SGM815 | 1.6 | ใช่ | 1.0~50 | 1.6,3.3 | 50 | 140 | ขนาดต่ํา (เปิด) | SOT-23-6 |
2 ขั้นต่ําที่สามารถเลือกได้, ปิดการตรวจสอบ, การใส่การตั้งค่าใหม่ด้วยมือ, พลังงานต่ํา
|
| SGM818 | 1 | ไม่ | 0.9 ~ 6 | 1.2 ~ 5.0 ((0.1V เพิ่ม) | 37 | 0.8,51,208,409 |
การทํางานต่ํา/สูง (เปิดระบาย)
|
SOT-23-3 |
ระยะเวลาการช้าที่ปรับได้ ระยะเวลาการรีเซ็ต 4 ครั้ง พลังงานต่ํา
|
| SGM825 | 0.5 | ใช่ | 1.0~55 | 4.63,3.08,2.93,2.63 | 84 | 200 |
การทํางานต่ํา/สูง (Push-Pull)
|
SOT-23-5 |
4 ขั้นต่ําที่สามารถเลือกได้, การใส่ข้อมูลการตั้งค่าใหม่ด้วยมือ
|
| SGM829 | 0.6 | ใช่ | 1.65~65 | 1.8~50 | 85 | สามารถเขียนโปรแกรมได้ | ขนาดต่ํา (เปิด) | SOT-23-5 |
ระยะเวลาการชะลอที่ปรับเปลี่ยนได้, การใส่ไฟเข้าแบบทําการรีเซ็ทด้วยมือ, กระแสไฟฟ้าที่หยุดยั้งต่ํา
|
| SGM836 | 0.6 | ใช่ | 1.65~65 | 0.9 ~ 5.0/Adj ((ลง 0.4) | 28 | สามารถเขียนโปรแกรมได้ | ขนาดต่ํา (เปิด) | SOT-23-6,TDFN-2×2-6AL |
ระยะเวลาการชะลอที่ปรับเปลี่ยนได้, การใส่ไฟเข้าแบบทําการรีเซ็ทด้วยมือ, กระแสไฟฟ้าที่หยุดยั้งต่ํา
|
| SGM851 | 0.1,0.05 | ไม่ | 1.6~65 | 0s7.5s12.5s | 12,500 | ขนาดต่ํา (เปิด) |
UTDFN-1.45×1-6AL
|
เครื่องควบคุมปุ่มดันพลังงานต่ํา มีการช้าช้าที่สามารถตั้งค่าได้
|
|
| SGM853 | 0.3 | ไม่ | 1.7~55 | 8s | 12,500 | การทํางานสูง (Push-Pull) |
UTQFN-1.6×1.6-12AL
|
พลังงานต่ํา เครื่องตรวจจับความดันสองแบบ
|
อูชิ อิเล็กทรอนิกส์ จําหน่ายคําตอบในการประมวลผลสัญญาณแบบอานาล็อกและผสมประสิทธิภาพสูง สําหรับอุตสาหกรรมอัตโนมัติ พลังงานใหม่ รถยนต์ การสื่อสาร คอมพิวเตอร์อิเล็กทรอนิกส์ผู้บริโภคและอุปกรณ์การแพทย์.
โปรดติดต่อทีมสนับสนุนทางเทคนิคของเราเพื่อการช่วยเหลือในการเลือกสินค้าที่ถูกต้อง
