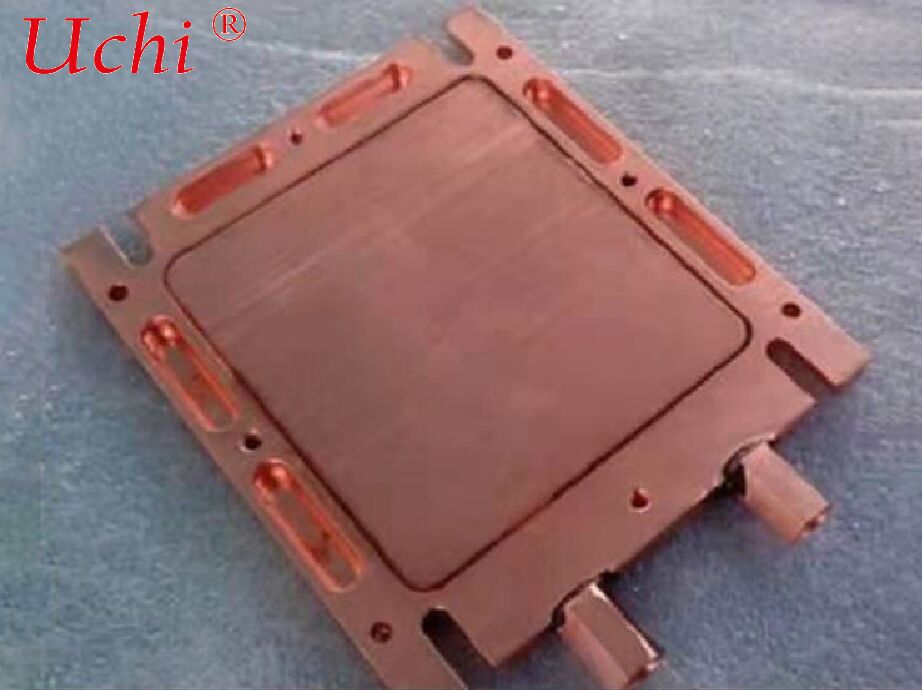

แผ่นระบายความร้อนด้วยของเหลวแบบไมโครแชนเนล (MLCP) สำหรับอุปกรณ์อิเล็กทรอนิกส์ที่สร้างความร้อนสูง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน, กวางตุ้ง, จีน |
| ชื่อแบรนด์: | Uchi |
| ได้รับการรับรอง: | SMC |
| หมายเลขรุ่น: | แผ่นระบายความร้อน |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
|---|---|
| ราคา: | 1300-1500 dollars |
| เวลาการส่งมอบ: | ไม่ จำกัด |
| เงื่อนไขการชำระเงิน: | T/T, เพย์พาล, เวสเทิร์นยูเนี่ยน, MoneyGram |
| สามารถในการผลิต: | 50000000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| กระบวนการลึก: | เครื่องจักรกลซีเอ็นซี | ขนาด: | ปรับแต่งได้ (เช่น 100 มม. x 100 มม. x 10 มม.) |
|---|---|---|---|
| การรักษาพื้นผิว: | ทำความสะอาดน้ำมันและป้องกันการเกิดออกซิเดชัน | การบรรจุ: | กล่อง PE BAG |
| คำสำคัญ: | ชิ้นส่วน Macining CNC | ความอดทน: | ±1% |
| กำลังนำไฟฟ้า: | 500 วัตต์ | พื้นผิวเสร็จสิ้น: | โรงสีเสร็จหรืออโนไดซ์ |
| พื้นผิวของวัสดุ: | 6061 | ความหนา: | 7มม |
| บริการ: | บริการ OEM | ||
| เน้น: | แผ่นระบายความร้อนด้วยของเหลวแบบไมโครแชนเนลสำหรับอุปกรณ์อิเล็กทรอนิกส์,แผ่นระบายความร้อนด้วยของเหลวแบบฟลักซ์ความร้อนสูง,แผ่นระบายความร้อน MLCP สำหรับอุปกรณ์ที่สร้างความร้อนสูง |
||
รายละเอียดสินค้า
พล็อตเย็นของเหลวแบบไมโครแคนเนล (MLCP)
แผ่นเย็นเหลวแบบไมโครแคนเนล (MLCP) เป็นทางออกทางความร้อนที่ดีที่สุดสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีความร้อนสูงหลักของมันตั้งอยู่ในระบบหนาแน่นที่บูรณาการของช่องทางการไหลของไมโครที่มีกว้างไฮดรอลิกโดยทั่วไป ≤ 1 มม (มัก 50 ∼ 500 μm), ซึ่งเพิ่มพื้นที่แลกเปลี่ยนความร้อนและประสิทธิภาพอย่างมาก, แตกต่างจากจานเย็นน้ําปรกติที่มีช่องการไหลของขนาดมิลลิเมตร
1การนิยามและโครงสร้างหลัก
คํานิยาม: MLCP ใช้กระบวนการความแม่นยําในการผลิตช่องการไหลของขนาดไมครอนภายในพื้นฐานที่มีความสามารถในการนําความร้อนสูงทําให้การถ่ายทอดความร้อนในระยะใกล้ / ตรงระหว่างแหล่งความร้อนและน้ําเย็นด้วยช่องทางการไหลที่จัดตั้งอย่างหนาแน่น พื้นที่แลกเปลี่ยนความร้อนของมันต่อหน่วยพื้นที่คือ 3 ~ 10 เท่าของแผ่นเย็นแบบดั้งเดิมมันสามารถบูรณาการกับการบรรจุชิป เพื่อสั้นเส้นทางการถ่ายทอดความร้อน.
ส่วนประกอบหลัก
- พื้นฐาน: ทองแดงไร้ออกซิเจน (ความสามารถในการขับเคลื่อนความร้อนที่ดีที่สุด, ราคาสูง), สายเหล็กอัลลูมิเนียม 6061/6063 (มีประสิทธิภาพต่อราคา), ซิลิคอน (การกะทะลุครึ่งตัวนํา, เหมาะสําหรับการบูรณาการระดับชิป);
- แอรรี่ช่องไหลของไมโคร: ช่องตรง, ช่อง serpentine, ทิศทาง, หรือช่อง fractal, มักมีไมโครฟิน / ริบ;
- พล็อตปิดปิดปิดโดยการผสมผสานการขัด (FSW) การผสมผสานการกระจาย หรือการผสมผสานระยะว่าง
- สะพานเข้าและออกของของเหลว (G1/4, NPT) ปิดด้วย O-ring หรือปั่น
- การบําบัดพื้นผิว: โอนดิส, นิเคิล plating, การนําออกซิเดนสําหรับการติดตั้งและความต้านทานต่อการกัดกรอง
2หลักการทํางาน
แผ่นเย็นถูกเชื่อมแน่นกับแหล่งความร้อน (ชิป AI, แหล่งปั๊มเลเซอร์) ผ่านกรีสความร้อนหรือวัสดุเปลี่ยนเฟส ความร้อนถูกนําไปสู่ผนังไมโครแคนเนลอย่างรวดเร็ว น้ํา Deionized หรือ Ethylene Glycol โหลดไหลในความเร็วสูงภายใน microchannels ชั้นชายแดนความร้อนบางลดความต้านทานความร้อนอย่างสําคัญให้ประสิทธิภาพการถ่ายทอดความร้อนแบบกระบวนการกระบวนการสูงมาก. น้ํายาที่ร้อนกลับไปที่เครื่องทําความเย็นหรือ CDU เพื่อทําความเย็น โดยสร้างวงจรปิด MLCP ที่บูรณาการสามารถใส่ช่องทางการไหลผ่านในแพคเกจ โดยสามารถบรรลุเส้นทางการถ่ายทอดความร้อนที่สั้นๆ จากชิปไปยังสารเย็น โดยความต้านทานทางความร้อนลดลงถึงระดับ 0.03 °C·cm2/W
3. กระบวนการผลิตทั่วไป
- การถักความแม่นยํา + การผูกผูกระจาย / FSW: ช่องไมโครที่สร้างขึ้นโดย photolithography และการถักบนพื้นฐานซิลิคอน / ทองแดง, ปิดด้วยการผสมแบบแข็ง;เหมาะสําหรับช่องทาง ultra-fine (50?? 100μm);
- ไมโครทุบที่ติดตั้ง + การผสมผสานแบบสูบสูบ (vacuum brazing): เป็นชุดของทุบทองแดงที่ละเอียดมากที่ติดตั้งอยู่ในพื้นฐาน โดยมีช่องว่างที่ครอบคลุมด้วยการผสมผสาน;
- การพิมพ์โลหะ 3 มิติ (SLM): การสร้างช่องทางการไหลที่ซับซ้อนโดยตรง เหมาะสําหรับการปรับเปลี่ยนชุดเล็ก
- การถักเคมี + การปั่นเลเซอร์: เหมาะสําหรับแผ่นเย็นบาง, การสมดุลความแม่นยําและราคา
4ประสิทธิภาพการทํางานและการเปรียบเทียบ (เทียบกับแผ่นทําความเย็นด้วยน้ําแบบปกติ)
| รายการเปรียบเทียบ | พล็อตเย็นของเหลวแบบไมโครแคนเนล (MLCP) | พล็อตเย็นน้ําแบบปกติ (ช่องทางขนาด mm) |
|---|---|---|
| ขนาดช่อง | 50 ‰ 500μm แผ่นหนา | 1?? 6 มิลลิเมตร, ธ อร์ปินตินแคบ / ช่องทางคู่ ๆ |
| พื้นที่แลกเปลี่ยนความร้อน | มากกว่า 3 หน่วยพื้นที่ 10 เท่า | พื้นที่พื้นฐานที่ไม่มีการขยายความหนา |
| ความจุในการไหลของความร้อน | มากกว่า 1000W / cm2 รองรับ 2000W + ชิปเดียว | ≤ 300W/cm2, ยากสําหรับพลังงานสูงสุด |
| ความต้านทานความร้อน | ต่ํามาก (0.03°C·0.1°C·cm2/W) | ค่อนข้างสูง (0.2~0.5°C·cm2/W) |
| ความเท่าเทียมกันของอุณหภูมิ | ดีมาก ไม่มีจุดร้อนท้องถิ่น | ความแตกต่างอุณหภูมิเฉลี่ยและใหญ่ระหว่างขอบและศูนย์กลาง |
| ค่าใช้จ่าย | ค่า R & D และการผลิตที่สูง สําหรับการใช้งานระดับสูง | ค่าใช้จ่ายต่ํา การผลิตขนาดใหญ่ |
5ปริมาตรทางเทคนิคหลัก
- ปริมาตรช่องทาง: ความกว้าง 50 500μm, ความลึก 200 800μm, ระยะห่าง 100 300μm;
- อัตราการไหลและความดันลดลง: ความเร็วการไหล 2 5m/s ความดันการทํางาน 0.5 1.5MPa ความดันลดลงควบคุมภายใน 0.3MPa
- ความสามารถในการนําความร้อนของวัสดุ: ทองแดง 386W/m·K, สายเหล็กอลูมิเนียม 205W/m·K
- ความสามารถในการปิด: อัตราการรั่วไหลของฮีเลียม ≤1×10−9 mbar·L/s
- ความเรียบของพื้นผิว: ≤0.05mm/100mm
6สถานการณ์การใช้งานทั่วไป
- เซอร์เวอร์ AI และชิปคอมพิวเตอร์: NVIDIA Rubin GPU, CPU ระดับสูง, การ์ดเร่ง AI ด้วยการบริโภคพลังงานชิปเดียว 1500 ราคา 2300W
- ไลเซอร์ไฟเบอร์แรงสูง: โมดูลปั๊ม, เครื่องรวมรังสี, ห้องสะท้อน;
- การผลิตครึ่งประสาท: เครื่องเคลือบเลเซอร์ เครื่องเครื่องฉีด
- อุปกรณ์การแพทย์ อุปกรณ์การรักษาด้วยเลเซอร์แรงสูง
7แนวทางการเลือกและการบํารุงรักษา
- การคัดเลือก: กําหนดความหนาแน่นของช่องทางและวัสดุโดยใช้การไหลของความร้อน เลือกความหนาตามข้อจํากัดของพื้นที่ ยืนยันรายละเอียดของพอร์ตและความเหมาะสมของน้ําเย็น
- การบํารุง: น้ําดีออน (การนํา < 1μS/cm) เป็นความจํากัด; เปลี่ยนสารเย็นทุก 6-12 เดือนเพื่อป้องกันการปะทะ; ทําการทดสอบความดันและการรั่วไหลของฮีเลียมทุกปีหลีกเลี่ยงการกระแทกอย่างรุนแรง เพื่อป้องกันการปรับปรุงช่องทาง.
8. เทคโนโลยี
- การบูรณาการอย่างลึกซึ้งกับชิปแพ็คเกจ (Chiplet + MLCP)
- การเย็นสองเฟส (การต้มในไมโครแคนเนล) เพื่อเพิ่มประสิทธิภาพต่อ
- ความก้าวหน้าในกระบวนการผลิตราคาถูก เพื่อส่งเสริมการนํามาใช้ในอุปกรณ์คอมพิวเตอร์ระดับกลาง
